                       Systeme 78 50 799 102  BETA 260TR34  Version 10.09.2015

IMPORTANT:
Lisez absolument toute la documentation avant de vous lancer dans l'installation ou d'effectuer des modifications.
Au cas ou vous n'ayez pas les connaissances suffisantes faites appel à un professionnel ,vous y gagnerez en temps et en argent et ne risquerez pas de détruire le système voir même la moto.
Pour enlever le nouveau rotor vous utiliserez l'extracteur non fourni M27x1,25 (ref: 99 99 799 00:  prix 10€).

Attention: ben cas d'utilisation d'un autre moyen vous détruirez les aimants et la garantie ne jouera pas!

 Vous avez reçu toutes ces pièces

vous pouvez remarquer que le bobinage n'est pas serre sur sa platine ,de manière à ce que en l'écartant l'accès au vis de fixation de la platine soit possible

Installez vous confortablement et si possible avec la moto sur une plateforme de manière a avoir un accès facile au volant magnétique.
 Desserrez et enlevez tout les fils qui arrivent à la bobine et au volant magnétique.
Enlevez aussi la clavette sur le cône de la queue de vilebrequin ,elle ne vous serviras plus à rien et si vous la laissez vous ne pourrez pas monter le nouveau rotor.

 Enlevez les trois vis M6 dmaintiendubobinage et écartez le légèrement du support de manière à avoir accès aux vis de fixation de la plaque de base. Attention en faisant cela de ne pas abîmer le vernis d'isolation du bobinage.
Installez maintenant la couronne métallique et la plaque support en aluminium à la place des anciennes bobines sur le bloc-moteur. Bloquez les à l'aide des trois vis de M4x10 fournies. Attention de ne pas pincer le faisceau !

(la photo montre un moteur identique!)

. Installez maintenant le bobinage sur son support (voir la photo), le bobinage doit reposer bien à fond sur le support ,si vous avez l'impression qu'il ne s'enfonce pas bien à fond alors un câble est coincé dessous ,n'insistez pas et contrôlez votre montage!

Assurez vous que le rebord du support bobinage repose bien à plat sur la plaque de base, sinon le bobinage est de travers et le rotor viendra le détruire au premier tour moteur

Fixez le bobinage à l'aide de ses trois vis M4

Réglage de l'avance De manière à avoir une plus grande possibilité de réglage de l'avance la clavette est supprimée, elle ne servait qu'à simplifier le réglage et en aucun cas à tenir le rotor .

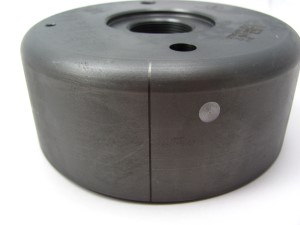

Regardez le nouveau rotor ,sur son pourtour se trouve une marque ,c'est le repère d'allumage ,il peu être judicieux de souligner celle ci avec un feutre blanc de manière a bien la voir lors du réglage de l'avance

ATTENTION : Il peu arriver que lorsque le vilebrequin a été rectifiés  le rotor aille trop loin et vienne toucher le bobinage (bobine noire) ,dans ce cas ne montez pas le rotor et appelez nous en cas de non observation de cette consigne et de destruction du stator ,la garantie ne jouerait pas.

 Regardez le nouveau stator vous y voyez à gauche (sur la photo) un point rouge, c'est un des repères de réglages du point d'avance. Une fois le rotor monte ,il n'est plus visible aussi prolonger avec un feutre le repère sur le moteur

Si vous devez démonter le bobinage complètement de son support alors il vous faudrait le remonter exactement à la même place qu'il occupait sur le support :faites des repères !


 Enlevez la bougie et amenez le piston au point d'allumage (2 mm avant le point mort haut ). Pour tourner le moteur vous pouvez utiliser le rotor ,sans l'enfoncer a fond ou tout au moins sans le bloquer, profitez en pour contrôler que le rotor ne touche  nul part.

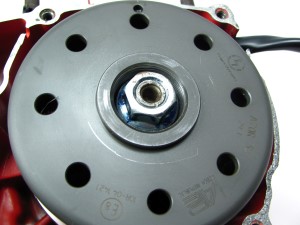

Tout en faisant attention de ne pas bouger le moteur qui se trouve au point d'allumage enlevez le rotor et  repositionnez le de manière à ce que les repères soient en coïncidence , comme sur la photo.. Remettez la rondelle de serrage d'origine et resserrez le rotor avec l'écrou d'origine.
 Installez maintenant la bobine et le régulateur à  un endroit adéquat,( la ou était l'ancienne) sans oublier avant de les serrer , d'intercaler sous une des vis  le fil de masse ,faites passer le nouveau faisceau le long du cadre en le fixant  avec les colliers fournies et en le faisant arriver à la bobine et au régulateur.    Faites attention qu'il ne puisse pas en frottant se détériorer.

 La prise n'est pas monte en bout des câbles de manière à faciliter leur passage .Lorsque ceux ci sont installés il vous faut alors  les encliqueter dans la prise ,ne vous trompez pas, prenez votre temps :le rouge va sur le rouge et le blanc sur le blanc. Une fois encliqueté les prises sont indémontables

:Branchez les câbles comme indiqué sur le plan    73 ik 102 ,

*

Introduisez alors la prise plastique vide dans la prise de la  bobine  puis introduisez chacune des cosses à la bonne position en poussant dessus jusqu'a sentir un petit déclic ,la prise est alors encliqueté et ne peu plus être enlevée ,au cas ou vous auriez fait une erreur de branchement ,il vous faudrait alors à l'aide d'un trombone dégager le cliquet pour enlevez la cosse ,cela n'est pas facile aussi veillez de le départ à bien positionnez la cosse

bulletblanc du générateur va sur jaune bobine
bulletrouge sur rouge
bulletmarron sur marron



Le fil bleu/blanc, fil d'arrêt moteur ,mis à la masse l'allumage se coupe vous devrez le relier à un bouton poussoir de mise à la masse .

*

avec régulateur 102:

les deux fils noirs reliés aux deux fils noirs du générateur

le fil rouge est l'alimentation 12 volts continu du faisceau de la moto

 le marron à la masse

*

Puis viens la masse  ... .



... à brancher du support du régulateur au répartiteur de masse sinon ,pas d'éclairage .

* le câble haute tension .... est vissé dans la bobine  et il est préférable de le faire avant de monter la bobine sur le cadre. Seul le câble fourni, doit être utilisé, profitez en pour changer la bougie et l'antiparasite qui doit avoir une résistance comprise entre 0 et 2 kilo Ohm


*


Enfin et avant d'essayer de démarrer, contrôlez tout votre montage ,les connexions et le serrage des vis Au cas ou le système ne fonctionne pas immédiatement ,débranchez d'abord le câble bleu de la bobine, pour être certain que vous avez bien branché l'interrupteur de coupure moteur. Conseil pour 12 Volt:
a la suite du changement pensez a mettre une batterie 12 v si vous en utilisez une et à changer toues les ampoules  ,le klaxon lui peu rester en 6 volts

IMPORTANT
  Les systèmes d'allumage génèrent de la haute tension .Avec nos bobines  une tension de 40.000 volts est atteinte. C'est pourquoi en cas de conditions défavorables cela peu provoquer non seulement des brûlures électriques mais aussi des problèmes  cardiaques, c'est pourquoi il est toujours recommande d'être suffisamment éloigne de l'électrode et des câbles hautes tensions et en cas d'essai de toujours veiller a ce que la bougies soit bien  relie a la masse de manière a évacuer le courant
# Apres le montage bien s'assurer que les vis de maintien du stator et du capteur sont bien serres!
# Avant d'incriminer l'allumage:. penser a  contrôler tout le reste, toutes nos pièces sont contrôlé avant l'envoi. N'essayez en aucun cas de mesurer une quelconque tension sur la bobine vous ne feriez que détruire ou bien l'appareil ou bien l'allumage. Prenez particulièrement attention a réaliser une bonne masse
# Ne pensez surtout pas que l'étincelle est faible ,plus l'allumage et les bougies sont bonnes plus l'étincelle est fine et bien bleue. Les allumages classiques ne donnent avec 10 000 volt que très peu d'énergie et une étincelle jaune et épaisse , l'allumage électronique avec 40 000 volts donne une étincelle fine et dense .

#

Le rotor doit atteindre une certaine vitesse avant de produire une étincelle ,c'est pourquoi une rotation lente (action du kick a la main) ne produit pas d'étincelle  .

# Attention en cas d'allumage double  si une bougie est débranchée l'autre ne marche pas

#

Ne jamais faire de soudure électrique sans débrancher complètement tout l'allumage

# L'électronique est sensible au inversion de polarité aussi  toujours bien contrôler le sens de montage de la batterie.

#

Faites attention en installant le rotor de ne pas abîmer les masses magnétiques de même évitez tout coups porte sur le rotor
# N'utilisez aucun  antiparasite d'une résistance de plus de 3 Kohms.
