MONTAGE DE L’ALLUMAGE SANS CONTACT

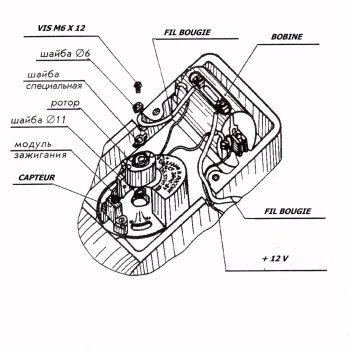

Monter le nouveau système  à la place de l’autre en installant la bobine avec les connecteurs vers le bas et le module avec  le capteur en bas, veillez à installer les vis de maintien au milieu des lumières de manière à vous laisser une possibilité de réglage.

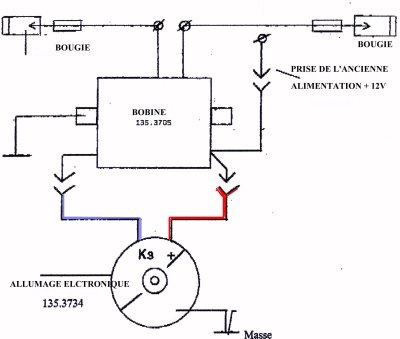

Brancher les câbles : le fil rouge sortant du module sur un des connecteurs de la bobine en même temps que l’ancien fil d’alimentation de l’allumage

                               : Le fil bleu, sur l’autre connecteur, de l’autre coté.

Brancher les câbles hautes tensions sur les bornes du milieu.

Veillez à réaliser une bonne masse au niveau de la fixation de la bobine, si nécessaire rajoutez un câble.

Mettez votre moteur au point d’allumage  (voir les repères), puis installez le rotor sur le cône en faisant coïncider le repère sur le rotor avec le zéro gravé sur le module (-10  / 0 / +10).

Terminez l’installation en serrant correctement le rotor sans oublier la pièce d’entraînement.

Il vous est encore possible de retoucher l’avance en tournant tout l’ensemble.
