Powerdynamo redonne vie et lumière à vos anciennes
alternateur 12 volts couplé avec un allumage électronique ,pouvant fonctionner même sans batterie

Plus d'usure de pièces mécanique ,pas de déréglage et une haute tension de 40 000 volts aux bougies au lieu de 15000.

Les nouveaux régulateurs Type 102 ref :73 00 799 50 remplace la combinaison des anciens régulateurs 95 22 699 06 avec le  condensateur 70 22 000 00 il permet le fonctionnement d'une centrale clignotante et de tout équipement nécessitant un courant continu, sans avoir de batterie



Au cas ou vous n'auriez pas les connaissances mécaniques nécessaire : Laissez faire un professionnel ,vous y gagnerez en temps et en argent et éviterez ainsi de détruire le kit   ,la moto  ou  même de vous occasionner des blessures



546 LC (attention 2 diamètres différents de platine 90 ou 110 mm)  vérifiez bien si votre platine a un pan coupé  (système 7186)ou non (7331),en cas d'erreur il faudrait nous renvoyer la  platine qui ne va pas et le port pour la nouvelle vous serait facturé -

547 LC  - 556 LC

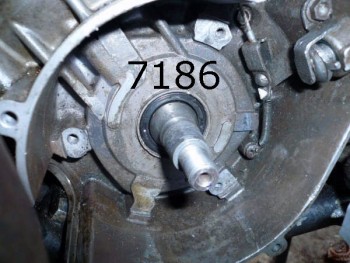

Système 71 86 799 102-DC  platine 110 mm

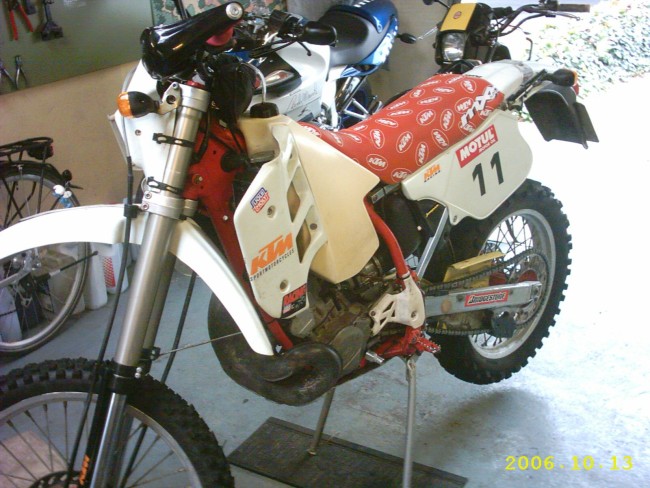

KTM GS ou EXC 250/300 Version 18.01.2007

360SX

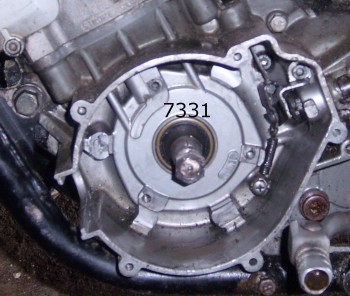

Système 73 31 799 102

-platine 90 mm

remarquez les trous de fixations



fixation triangle pointe en bas platine coupée 110 mm

fixation triangle pointe en haut platine 90 mm non coupée

platine coupée MOTOPLAT  110 mm

platine 110 mm SEM (non coupée)

platine SEM 90 mm

quelquefois le rotor est un kokusan
Pour enlever le nouveau rotor vous utiliserez l'extracteur non fourni M27x1,25 (Teil 99 99 799 00). Attention: en cas d'utilisation d'un autre moyen vous détruirez les aimants et la garantie ne jouera pas!

POUR ENLEVER L'ANCIEN m26x1.5


IMPORTANT:
Lisez absolument toute la documentation avant de vous lancer dans l'installation ou d'effectuer des modifications.
Au cas ou vous n'ayez pas les connaissances suffisantes faites appel à un professionnel ,vous y gagnerez en temps et en argent et ne risquerez pas de détruire le système voir même la moto.
Vous avez reçu toutes ces pièces

vous pouvez remarquer que le bobinage n'est pas serre sur sa platine ,de manière à ce que en l'écartant l'accès au vis de fixation de la platine soit possible
bulletRotor
bulletstator pré monté  avec sa prise
bulletbobine allumage // fil haute tension
bulletrégulateur/ câble (rouge, marron)
bullet3 vis m 5x16
bulletcâble (bleu) ,vis M5, rondelle, connecteur rapide

 Installez vous confortablement et si possible avec la moto sur une plateforme de manière a avoir un accès facile au volant magnétique.
Enlevez le rotor  avec un extracteur de 26 x1.5
 Desserrez et enlevez tout les fils qui arrivent à la bobine et au volant magnétique.
Enlevez aussi la clavette sur le cône de la queue de vilebrequin ,elle ne vous serviras plus à rien et si vous la laissez vous ne pourrez pas monter le nouveau rotor.

 Enlevez les trois vis M6 de maintien du bobinage et écartez le légèrement du support de manière à avoir accès aux vis de fixation de la plaque de base( pour le système 73 31,sinon ce n'est pas nécessaire pour le 7186). Attention en faisant cela de ne pas abîmer le vernis d'isolation du bobinage.
Installez maintenant  la plaque support en aluminium à la place des anciennes bobines sur le bloc-moteur en orientant la partie coupée vers la droite sinon la plaque touchera la commande d'embrayage. Bloquez la, à l'aide des trois vis  fournies. Attention de ne pas pincer le faisceau !
Sur la face intérieure de la plaque de base  un petit évidement pour le faisceau à été réalisé, veillez à bien passer le faisceau dans celui ci ,et à ne pas le pincer

Installez maintenant le bobinage sur son support (7331 voir la photo), le bobinage doit reposer bien à fond sur le support ,si vous avez l'impression qu'il ne s'enfonce pas bien à fond alors un câble est coincé dessous ,n'insistez pas et contrôlez votre montage!

Assurez vous que le rebord du support bobinage repose bien à plat sur la plaque de base, sinon le bobinage est de travers et le rotor viendra le détruire au premier tour moteur

Fixez le bobinage à l'aide de ses trois vis



sur la plaque se trouve un point rouge ,c'est un des repères d'allumage l'autre se trouve sur le rotor .

Si vous n'êtes pas sur regardez la page https://www.kennedy.fr/depannage.htm

Après avoir monté le rotor ,le repère ne sera plus visible aussi prolongez le repère sur le carter moteur

Réglage de l'avance De manière à avoir une plus grande possibilité de réglage de l'avance, la clavette est supprimée, elle ne servait qu'à simplifier le réglage et en aucun cas à tenir le rotor .

allumage-electronique-ktm


Regardez le nouveau rotor ,sur son pourtour se trouve une marque ,c'est le repère d'allumage ,il peu être judicieux de souligner celle ci avec un feutre blanc de manière a bien la voir lors du réglage de l'avance

Regardez le nouveau stator vous y voyez en haut (sur la photo) un point rouge, c'est l'autre repère de réglage du point d'avance.

ATTENTION:

Théoriquement il existe deux possibilités de montage du stator aussi si vous devez démonter le bobinage complètement de son support alors il vous faudrait le remonter exactement à la même place qu'il occupait sur le support :faites des repères ,sinon vous risquez de le décaler de 120 °! Donc si vous remarquez que le faisceau ne sort pas du bon cote alors il y a une erreur

la distance entre le fond du rotor et la grosse bobine noire est faible ,quelquefois lorsque les vilebrequins ont été modifié le rotor viens toucher la bobine,aussi pour contrôler cela ,mettez un morceau de pâte à modeler sur la bobine (voir photo) enfoncez le rotor puis enlevez le et regardez si il reste de la place
allumage-electronique-ktm Enlevez la bougie et amenez le piston au point d'allumage (1.2 à 2.2 mm de 16 à 17°avant le point mort haut pour le moteur 565). Pour tourner le moteur vous pouvez utiliser le rotor ,sans l'enfoncer a fond ou tout au moins sans le bloquer, profitez en pour contrôler que le rotor ne touche  nul part.
Tout en faisant attention de ne pas bouger le moteur qui se trouve au point d'allumage enlevez le rotor et  repositionnez le de manière à ce que les repères soient en coïncidence , comme sur la photo.. Remettez la rondelle de serrage d'origine et resserrez le rotor avec l'écrou d'origine.
. Installez maintenant la bobine et le régulateur à  un endroit adéquat,( la ou était l'ancienne peu être avec un peu de modification) sans oublier avant de les serrer , d'intercaler sous une des vis  le fil de masse ,faites passer le nouveau faisceau le long du cadre en le fixant  avec les colliers fournies et en le faisant arriver à la bobine et au régulateur.    Faites attention qu'il ne puisse pas en frottant se détériorer.
bulletLa prise n'est pas monte en bout des câbles de manière à faciliter leur passage .Lorsque ceux ci sont installés il vous faut alors  les encliqueter dans la prise ,ne vous trompez pas, prenez votre temps :le rouge va sur le rouge et le blanc sur le blanc. Une fois encliqueté les prises sont indémontables

:Branchez les câbles comme indiqué sur le plan     71 ik 102

*

Reliez maintenant les  câbles sortant de l'alternateur à la bobine, en  insérant d'abord la prise en plastique puis en poussant les câbles à l'intérieur jusqu'à sentir un déclic, ne vous trompez pas le BLANC va sur le BLANC et le ROUGE va sur le ROUGE une fois montée les câbles sont indémontables . Le câble marron avec cosse  ronde, plate est relié à la masse de la bobine ,sans cette connexion le système ne fonctionne pas.

Le fil bleu/blanc, fil d'arrêt moteur ,mis à la masse l'allumage se coupe vous devrez le relier à un bouton poussoir de mise à la masse .

*

Puis viens la masse  ... .



... à brancher du support du régulateur au répartiteur de masse sinon ,pas d'éclairage .

  avec régulateur 102:

les deux fils noirs reliés aux deux fils noirs du générateur

le fil rouge est l'alimentation 12 volts continu du faisceau de la moto

 le marron à la masse



* le câble haute tension .... est vissé dans la bobine  et il est préférable de le faire avant de monter la bobine sur le cadre. Seul le câble fourni, doit être utilisé, profitez en pour changer la bougie et l'antiparasite qui doit avoir une résistance comprise entre 0 et 5 K Ohm

Enfin et avant d'essayer de démarrer, contrôlez tout votre montage ,les connexions et le serrage des vis Au cas ou le système ne fonctionne pas immédiatement ,débranchez d'abord le câble bleu de la bobine, pour être certain que vous avez bien branché l'interrupteur de coupure moteur. Conseil pour 12 Volt:
a la suite du changement pensez a mettre une batterie 12 v si vous en utilisez une et à changer toues les ampoules  ,le klaxon lui peu rester en 6 volts

*

Les nouveaux régulateurs Type 102 ref :73 00 799 50 remplace la combinaison des anciens régulateurs 95 22 699 06 avec le  condensateur 70 22 000 00 il permet le fonctionnement d'une centrale clignotante et de tout équipement nécessitant un courant continu, sans avoir de batterie

Enfin et avant d'essayer de démarrer, contrôlez tout votre montage ,les connexions et le serrage des vis Au cas ou le système ne fonctionne pas immédiatement ,débranchez d'abord le câble bleu de la bobine, pour être certain que vous avez bien branché l'interrupteur de coupure moteur. Conseil pour 12 Volt:
a la suite du changement pensez a mettre une batterie 12 v si vous en utilisez une et à changer toues les ampoules  ,le klaxon lui peu rester en 6 volts



IMPORTANT

  Les systèmes d'allumage génèrent de la haute tension .Avec nos bobines  une tension de 40.000 volts est atteinte. C'est pourquoi en cas de conditions défavorables cela peu provoquer non seulement des brûlures électriques mais aussi des problèmes  cardiaques, c'est pourquoi il est toujours recommande d'être suffisamment éloigne de l'électrode et des câbles hautes tensions et en cas d'essai de toujours veiller a ce que la bougies soit bien  relie a la masse de manière a évacuer le courant
# Apres le montage bien s'assurer que les vis de maintien du stator et du capteur sont bien serres!
# Avant d'incriminer l'allumage:. penser a  contrôler tout le reste, toutes nos pièces sont contrôlé avant l'envoi. N'essayez en aucun cas de mesurer une quelconque tension sur la bobine vous ne feriez que détruire ou bien l'appareil ou bien l'allumage. Prenez particulièrement attention a réaliser une bonne masse
# Ne pensez surtout pas que l'étincelle est faible ,plus l'allumage et les bougies sont bonnes plus l'étincelle est fine et bien bleue. Les allumages classiques ne donnent avec 10 000 volt que très peu d'énergie et une étincelle jaune et épaisse , l'allumage électronique avec 40 000 volts donne une étincelle fine et dense .

#

Le rotor doit atteindre une certaine vitesse avant de produire une étincelle ,c'est pourquoi une rotation lente (action du kick a la main) ne produit pas d'étincelle  .

# Attention en cas d'allumage double  si une bougie est débranchée l'autre ne marche pas

#

Ne jamais faire de soudure électrique sans débrancher complètement tout l'allumage

# L'électronique est sensible au inversion de polarité aussi  toujours bien contrôler le sens de montage de la batterie.

#

Faites attention en installant le rotor de ne pas abîmer les masses magnétiques de même évitez tout coups porte sur le rotor
# N'utilisez aucun  antiparasite d'une résistance de plus de 3 Kohms.
