Powerdynamo redonne vie et lumière à vos anciennes
alternateur 12 volts couplé avec un allumage électronique ,pouvant fonctionner même sans batterie  Plus d'usure de pièces mécanique ,pas de déréglage et une haute tension de 40 000 volts aux bougies au lieu de 15000.

Les nouveaux régulateurs Type 102 ref :73 00 799 50 remplace la combinaison des anciens régulateurs 95 22 699 06 avec le  condensateur 70 22 000 00 il permet le fonctionnement d'une centrale clignotante et de tout équipement nécessitant un courant continu, sans avoir de batterie 10 € si acheté en même temps qu'un kit ,70€ en cas d'achat séparé

Sinon vous avez toujours le choix entre régulateur AC (courant alternatif ,pas de batterie ,pas de clignotant  et 70 watts  ) ou bien le régulateur DC (possibilité de batterie ,de clignotant et puissance 150 watts)

Au cas ou vous n'auriez pas les connaissances mécaniques nécessaire : Laissez faire un professionnel,vous y gagnerez en temps et en argent et éviterez ainsi de détruire le kit   ,la moto  ou  même de vous occasionner des blessures

72 33 799 ac  remplacé par 76 10 799

KTM 125 -400  moteur-Type: 501
le plus souvent Motoplat mais aussi SEM   platine 90 mm----tourne en sens horaire




Version 17.02.2006

IMPORTANT:
Lisez absolument toute la documentation avant de vous lancer dans l'installation ou d'effectuer des modifications.
Pour enlever le nouveau rotor vous utiliserez l'extracteur non fourni M27x1,25 (Teil 99 99 799 00).

Attention: en cas d'utilisation d'un autre moyen vous détruirez les aimants et la garantie ne jouera pas!

 Vous avez reçu toutes ces pièces

vous pouvez remarquer que le bobinage n'est pas serre sur sa platine ,de manière à ce que en l'écartant l'accès au vis de fixation de la platine soit possible

Installez vous confortablement et si possible avec la moto sur une plateforme de manière a avoir un accès facile au volant magnétique.
   Desserrez et enlevez tout les fils qui arrivent à la bobine et au volant magnétique.
Enlevez aussi la clavette sur le cône de la queue de vilebrequin ,elle ne vous serviras plus à rien et si vous la laissez vous ne pourrez pas monter le nouveau rotor.
allumage-electronique-ktm
 Enlevez les trois vis M6 de maintien du bobinage et écartez le légèrement du support de manière à avoir accès aux vis de fixation de la plaque de base. Attention en faisant cela de ne pas abîmer le vernis d'isolation du bobinage.
Installez maintenant la couronne métallique et la plaque support en aluminium à la place des anciennes bobines sur le bloc-moteur. Bloquez les à l'aide des trois vis de M4x10 fournies. Attention de ne pas pincer le faisceau !



Enlevez les trois vis M6 de maintien du bobinage et écartez le légèrement du support de manière à avoir accès aux vis de fixation de la plaque de base. Attention en faisant cela de ne pas abîmer le vernis d'isolation du bobinage.
Installez maintenant  la plaque support en aluminium à la place des anciennes bobines sur le bloc-moteur. Bloquez les à l'aide des trois vis de M4x10 fournies. Attention de ne pas pincer le faisceau !

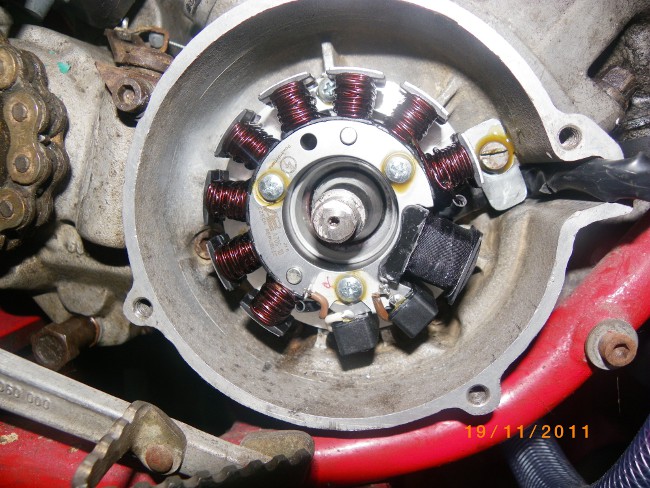

allumage-ktm veillez à bien  mettre le faisceau à la bonne place et à ne pas le pincer Installez maintenant le bobinage sur son support (voir la photo), le bobinage doit reposer bien à fond sur le support ,si vous avez l'impression qu'il ne s'enfonce pas bien à fond alors un câble est coincé dessous ,n'insistez pas et contrôlez votre montage!

Assurez vous que le rebord du support bobinage repose bien à plat sur la plaque de base, sinon le bobinage est de travers et le rotor viendra le détruire au premier tour moteur

Fixez le bobinage à l'aide de ses trois vis M4

Réglage de l'avance De manière à avoir une plus grande possibilité de réglage de l'avance la clavette est supprimée, elle ne servait qu'à simplifier le réglage et en aucun cas à tenir le rotor .


Regardez le nouveau rotor ,sur son pourtour se trouve une marque ,c'est le repère d'allumage ,il est nécessaire de prolonger  celle ci avec un feutre blanc de manière a bien la voir lors du réglage de l'avance





le faisceau sera fixe comme à l'origine avec un collier

prolongez le repère d'allumage sur le moteur car une fois le rotor installe ,il n'est plus visible.



regardez le nouveau rotor ,vous y voyez sur le pourtour ,c'est le 2° repère d'allumage
Enlevez la bougie et amenez le piston au point d'allumage (2 mm avant le point mort haut ). Pour tourner le moteur vous pouvez utiliser le rotor ,sans l'enfoncer a fond ou tout au moins sans le bloquer, profitez en pour contrôler que le rotor ne touche  nul part.

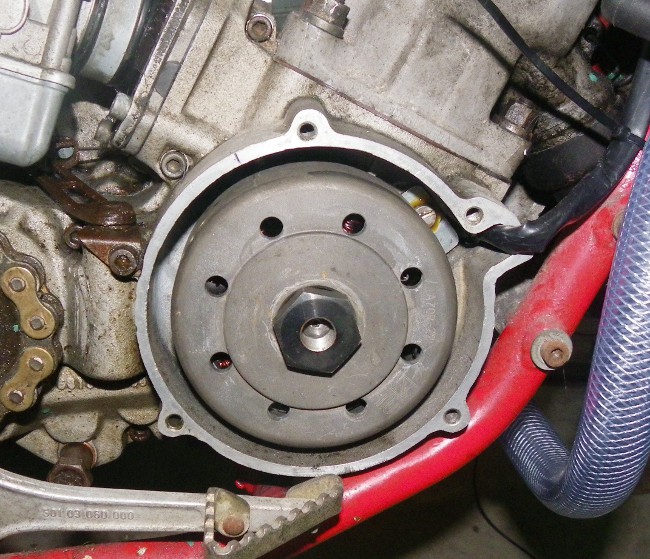

Tout en faisant attention de ne pas bouger le moteur qui se trouve au point d'allumage enlevez le rotor et  repositionnez le de manière à ce que les repères soient en coïncidence , comme sur la photo.. Remettez la rondelle de serrage d'origine et resserrez le rotor avec l'écrou d'origine.
ATTENTION : Il peu arriver que lorsque le vilebrequin a été rectifiés  le rotor aille trop loin et vienne toucher le bobinage (bobine noire) ,dans ce cas ne montez pas le rotor et appelez nous en cas de non observation de cette consigne et de destruction du stator ,la garantie ne jouerait pas.


 Installez maintenant la bobine et le régulateur à  un endroit adéquat,( la ou était l'ancienne) sans oublier avant de les serrer , d'intercaler sous une des vis  le fil de masse ,faites passer le nouveau faisceau le long du cadre en le fixant  avec les colliers fournies et en le faisant arriver à la bobine et au régulateur.    Faites attention qu'il ne puisse pas en frottant se détériorer.
 La prise n'est pas monte en bout des câbles de manière à faciliter leur passage .Lorsque ceux ci sont installés il vous faut alors  les encliqueter dans la prise ,ne vous trompez pas, prenez votre temps :le rouge va sur le rouge et le blanc sur le blanc. Une fois encliqueté les prises sont indémontables

le fil marron  est visse sur le support de la bobine

:Branchez les câbles comme indiqué sur le plan    DC  = 71 ik 12   AC = 71 ik ac ou  type regulateur102:  71 ik 102

*

Reliez maintenant les  câbles sortant de l'alternateur à la bobine, en  insérant d'abord la prise en plastique puis en poussant les câbles à l'intérieur jusqu'à sentir un déclic, ne vous trompez pas le BLANC va sur le BLANC et le ROUGE va sur le ROUGE une fois montée les câbles sont indémontables . Le câble marron avec cosse  ronde, plate est relié à la masse de la bobine ,sans cette connexion le système ne fonctionne pas.

Le fil bleu/blanc, fil d'arrêt moteur ,mis à la masse l'allumage se coupe vous devrez le relier à un bouton poussoir de mise à la masse .

*

Régulateur DC Courant continu pour batterie

les deux câbles noirs sortant du générateur viennent sur les bornes 1 et 4 du régulateur, dans n'importe quel sens.

*

le câble marron seul avec cosse plate ronde à un bout

 ... va d'un coté à la borne 3 du régulateur et de l'autre, ou bien à la masse de la batterie (borne -),ou bien à la masse du cadre de la moto. Une bonne masse est indispensable (rondelle éventail sous la cosse, mis à nu du métal avec du papier de verre)

*

le câble rouge seul avec cosse ronde plate à un bout

...va sur la borne 5 du régulateur d'un coté et de l'autre soit au + de la batterie si possible au travers du contacteur de manière à couper l'alimentation lorsque la moto ne fonctionne pas soit au faisceau électrique pour l'alimentation  + 12 volts de la moto....

*

Si Régulateur AC

Les deux câbles noirs sortant du générateur.... viennent sur les bornes extérieures  du régulateur, dans n'importe quel position (courant alternatif).

Attention ,obligation ou bien de laisser la lumière tout le temps allumée ou bien d'installer un interrupteur entre le stator et le régulateur (12 Amp minimum). Préférez lui le régulateur 102



*

Sur la borne du milieu du régulateur  ... Sur la borne du milieu du régulateur  viens se brancher l'alimentation d'origine du faisceau .

*

Puis viens la masse  ... .



... à brancher du support du régulateur au répartiteur de masse sinon ,pas d'éclairage .

*

le câble vert/rouge du régulateur

.... est le contrôle de charge et n'est pas nécessaire

avec régulateur 102:

les deux fils noirs reliés aux deux fils noirs du générateur

le fil rouge est l'alimentation 12 volts continu du faisceau de la moto

 le marron à la masse



* le câble haute tension .... est vissé dans la bobine  et il est préférable de le faire avant de monter la bobine sur le cadre. Seul le câble fourni, doit être utilisé, profitez en pour changer la bougie et l'antiparasite qui doit avoir une résistance comprise entre 0 et 5 K Ohm

Enfin et avant d'essayer de démarrer, contrôlez tout votre montage ,les connexions et le serrage des vis Au cas ou le système ne fonctionne pas immédiatement ,débranchez d'abord le câble bleu de la bobine, pour être certain que vous avez bien branché l'interrupteur de coupure moteur. Conseil pour 12 Volt:
a la suite du changement pensez a mettre une batterie 12 v si vous en utilisez une et à changer toues les ampoules  ,le klaxon lui peu rester en 6 volts
IMPORTANT
  Les systèmes d'allumage génèrent de la haute tension .Avec nos bobines  une tension de 40.000 volts est atteinte. C'est pourquoi en cas de conditions défavorables cela peu provoquer non seulement des brûlures électriques mais aussi des problèmes  cardiaques, c'est pourquoi il est toujours recommande d'être suffisamment éloigne de l'électrode et des câbles hautes tensions et en cas d'essai de toujours veiller a ce que la bougies soit bien  relie a la masse de manière a évacuer le courant
# Apres le montage bien s'assurer que les vis de maintien du stator et du capteur sont bien serres!
# Avant d'incriminer l'allumage:. penser a  contrôler tout le reste, toutes nos pièces sont contrôlé avant l'envoi. N'essayez en aucun cas de mesurer une quelconque tension sur la bobine vous ne feriez que détruire ou bien l'appareil ou bien l'allumage. Prenez particulièrement attention a réaliser une bonne masse
# Ne pensez surtout pas que l'étincelle est faible ,plus l'allumage et les bougies sont bonnes plus l'étincelle est fine et bien bleue. Les allumages classiques ne donnent avec 10 000 volt que très peu d'énergie et une étincelle jaune et épaisse , l'allumage électronique avec 40 000 volts donne une étincelle fine et dense .

#

Le rotor doit atteindre une certaine vitesse avant de produire une étincelle ,c'est pourquoi une rotation lente (action du kick a la main) ne produit pas d'étincelle  .

# Attention en cas d'allumage double  si une bougie est débranchée l'autre ne marche pas

#

Ne jamais faire de soudure électrique sans débrancher complètement tout l'allumage

# L'électronique est sensible au inversion de polarité aussi  toujours bien contrôler le sens de montage de la batterie.

#

Faites attention en installant le rotor de ne pas abîmer les masses magnétiques de même évitez tout coups porte sur le rotor
# N'utilisez aucun  antiparasite d'une résistance de plus de 3 Kohms.
