Powerdynamo redonnes vie et lumiere à vos ancienne








installation du module

70 00 111 in

pour branchement avec nos compte-tours exclusivement



IMPORTANT:
Lisez absolument entièrement la notice de montage avant de commencer quoique ce soit.
Si vous n'avez pas de connaissances mécaniques faites appel à un professionnel. En cas d'erreur de montage le système et ou la moto peuvent être détruit ,et la garantie annulée.
pour fonctionner le compte-tours  a besoin soit d'une batterie 12 volts ,soit d'un condensateur à la place de la batterie


Si ce n'est pas fait ,branchez tout d'abord une des prises dans l'adaptateur. Si le fil vert n'est pas installe alors branchez le dans la prise arrivant a l'adaptateur et correspondant au fil rouge/vert de celui ci

Le module est pré-câblé

bullet

le fil vert (4) est relié au compte-tours (fil vert)

bullet

le fil rouge du compte-tours est relie au +12 volts

bullet

le fil marron à la masse






bullet

débranchez la liaison entre l'alternateur et  la bobine ou en cas d'avance électronique, la liaison entre alternateur et boitier d'avance ( boitier avec 4 petits interrupteurs)

horizontal rule


bullet

entre les deux prise vient se brancher l'adaptateur compte-tours . la prise n°2 est branche sur la bobine ou sur le boitier d'avance si il y en a un et la prise n°3 vient se brancher sur le faisceau sortant de l'alternateur .


bullet

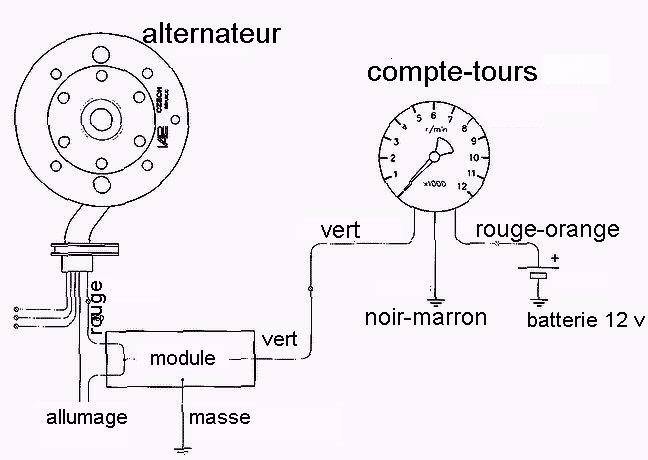

schéma de principe
