POWERDYNAMO REDONNE VIE ET LUMIÈRE A VOS ANCIENNES
 Système 70 15 799 00            Version 24.01.2013





                allumage électronique PANNONIA 1 CYLINDRE avec dynamo d'origine



IMPORTANT:

Lisez absolument entièrement la notice de montage avant de commencer quoique ce soit.

alternateur 12 volts couplé avec un allumage électronique ,pouvant fonctionner même sans batterie  Plus d'usure de pièces mécanique ,pas de déréglage et une haute tension de 40 000 volts aux bougies au lieu de 15000.

Les nouveaux régulateurs Type 102 ref :73 00 799 50 remplace la combinaison des anciens régulateurs 95 22 699 06 avec le  condensateur 70 22 000 00 il permet le fonctionnement d'une centrale clignotante et de tout équipement nécessitant un courant continu, sans avoir de batterie 10 € si acheté en même temps qu'un kit ,70€ en cas d'achat séparé

Sinon vous avez toujours le choix entre régulateur AC (courant alternatif ,pas de batterie ,pas de clignotant  et 70 watts  ) ou bien le régulateur DC (possibilité de batterie ,de clignotant et puissance 150 watts)

Au cas ou vous n'auriez pas les connaissances mécaniques nécessaire : Laissez faire un professionnel ,vous y gagnerez en temps et en argent et éviterez ainsi de détruire le kit   ,la moto  ou  même de vous occasionner des blessures





Pour le démontage du nouveau rotor n'utilisez que notre extracteur M 27 X 1.25 et rien d'autres .(non fourni dans le kit)

En cas de destruction des aimants du rotor la garantie ne jouerai pas.

horizontal rule

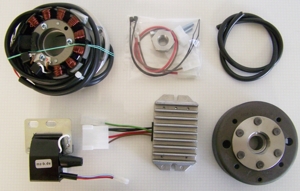

Vous devez avoir reçu toutes ces pièces

bulletle stator avec sa plaque de montage
bulletle rotor
bulletla bobine d´allumage et le câble haute tension
bulletle régulateur DC
bulletfil bleu






horizontal rule

 Installez vous confortablement et assurez vous que votre moto est stable sur sa béquille et que vous avez un accès facile à l'allumage. Vider le réservoir puis retirer le de la moto.
S´il y a une batterie, débranchez la et enlevez la. Le système AC ne fonctionne pas avec batterie.

horizontal rule

Dans un premier temps enlevez l'ancien allumage

Déposez le couvercle d'alternateur.

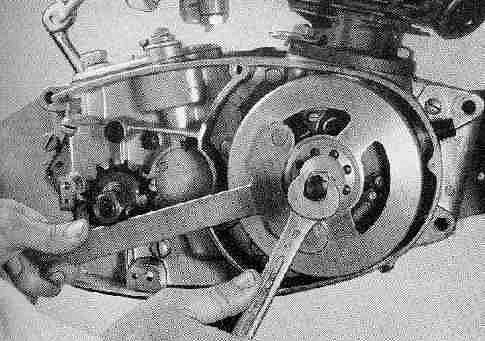

Enlever le rotor. Pour ca vous avez besoin d'un extracteur. Débranchez tout les fils et éloignez les de la moto, sans les couper..

Desserrer les vis de maintien du stator et enlevez le.

Débrancher les fils de la bobine et retirez la, de même débrancher les fils d'arrivée aux rupteurs.
enlevez aussi la clavette ,elle ne vous servira plus à rien.






horizontal rule

Regardez le nouveau stator vous y voyez en haut  (sur la photo) un point rouge, c'est un repère de réglage du point d'avance.





horizontal rule

Installez la nouvelle platine en la fixant par les trois vis M 5 X 20  avec la grosse bobine noire environ à 7 h oo. Attention à ne pas pincer le faisceau


horizontal rule



  Regardez le nouveau rotor ,sur son pourtour se trouve une marque ,c'est le repère d'allumage ,il peu être judicieux de souligner celle ci avec un feutre blanc de manière a bien la voir lors du réglage de l'avance

Enlevez la bougie et amenez le piston au point d'allumage ,en vous référant à la notice d'utilisation

 Utiliser le rotor comme d'une manivelle pour tourner le moteur.
Avec le moteur en position d'allumage dégagez puis réinstallez le rotor de nouveau en faisant attention de mettre en coïncidence les deux repères (rotor et stator).
Surveillez qu'en serrant le rotor les positions du rotor et du vilebrequin ne varient pas sinon il vous faut enlevez le rotor et recommencez le réglage..

Contrôlez en tournant que le rotor ne touche nulle part



horizontal rule





  dans cette position resserrez le rotor avec l'écrou




horizontal rule

Installez maintenant la bobine et le régulateur à  un endroit adéquat,( la ou était l'ancienne par exemple) sans oublier avant de les serrer , d'intercaler sous une des vis  le fil de masse ,faites passer le nouveau faisceau le long du cadre en le fixant  avec les colliers fournies et en le faisant arriver à la bobine et au régulateur.    Faites attention qu'il ne puisse pas en frottant se détériorer.

horizontal rule

 Pour faciliter le passage des câbles les prise en bout ne sont pas montées, il vous faut maintenant les installer .

Pour cela encliquetez la cosse en plastique dans la prise, puis introduisez chacun des fils un par un en faisant bien attention à respecter les couleurs (en cas d'erreur vous ne pourriez plus enlever le fil) jusqu'à sentir un clic signifiant que le fil est bien engagé à fond.

Il est important sous peine de destruction du système de ne pas se tromper dans les branchements :le blanc va sur le blanc et le rouge sur le rouge

:Branchez les câbles comme indiqué sur le plan     71ik102

*

Reliez maintenant les  câbles sortant de l'alternateur à la bobine,en  insérant d'abord la prise en plastique puis en poussant les câbles à l'intérieur jusqu'à sentir un déclic,ne vous trompez pas le BLANC va sur le BLANC et le ROUGE va sur le ROUGE une fois montée les câbles sont indémontables . Le câble marron avec cosse  ronde, plate est relié à la masse de la bobine ,sans cette connexion le système ne fonctionne pas

.Le fil bleu/blanc, fil d'arrêt moteur ,mis à la masse l'allumage se coupe vous devrez le relier à un bouton poussoir de mise à la masse .

*

avec régulateur 102:

les deux fils noirs reliés aux deux fils noirs du générateur

le fil rouge est l'alimentation 12 volts continu du faisceau de la moto

 le marron à la masse



*



*

Puis viens la masse  ... .



... à brancher du support du régulateur au répartiteur de masse sinon ,pas d'éclairage .

* le câble haute tension .... est vissé dans la bobine  et il est préférable de le faire avant de monter la bobine sur le cadre. Seul le câble fourni, doit être utilisé, profitez en pour changer la bougie et l'antiparasite qui doit avoir une résistance comprise entre 0 et 2 kilo Ohm


*


Enfin et avant d'essayer de démarrer, contrôlez tout votre montage ,les connexions et le serrage des vis Au cas ou le système ne fonctionne pas immédiatement ,débranchez d'abord le câble bleu de la bobine, pour être certain que vous avez bien branché l'interrupteur de coupure moteur. Conseil pour 12 Volt:
a la suite du changement pensez a mettre une batterie 12 v si vous en utilisez une et à changer toues les ampoules  ,le klaxon lui peu rester en 6 volts  N´utilisez jamais de bougies avec une résistance d´antiparasitage supérieure. NGK (par exemple) propose dans ce cas, des bougies d´allumage codées "R" (R pour Resistor),ne pas utiliser ces bougies

IMPORTANT
  Les systèmes d'allumage génèrent de la haute tension .Avec nos bobines  une tension de 40.000 volts est atteinte. C'est pourquoi en cas de conditions défavorables cela peu provoquer non seulement des brûlures électriques mais aussi des problèmes  cardiaques, c'est pourquoi il est toujours recommande d'être suffisamment éloigne de l'électrode et des câbles hautes tensions et en cas d'essai de toujours veiller a ce que la bougies soit bien  relie a la masse de manière a évacuer le courant
# Apres le montage bien s'assurer que les vis de maintien du stator et du capteur sont bien serres!
# Avant d'incriminer l'allumage:. penser a  contrôler tout le reste, toutes nos pièces sont contrôlé avant l'envoi. N'essayez en aucun cas de mesurer une quelconque tension sur la bobine vous ne feriez que détruire ou bien l'appareil ou bien l'allumage. Prenez particulièrement attention a réaliser une bonne masse
# Ne pensez surtout pas que l'étincelle est faible ,plus l'allumage et les bougies sont bonnes plus l'étincelle est fine et bien bleue. Les allumages classiques ne donnent avec 10 000 volt que très peu d'énergie et une étincelle jaune et épaisse , l'allumage électronique avec 40 000 volts donne une étincelle fine et dense .

#

Le rotor doit atteindre une certaine vitesse avant de produire une étincelle ,c'est pourquoi une rotation lente (action du kick a la main) ne produit pas d'étincelle  .

# Attention en cas d'allumage double  si une bougie est débranchée l'autre ne marche pas

#

Ne jamais faire de soudure électrique sans débrancher complètement tout l'allumage

# L'électronique est sensible au inversion de polarité aussi  toujours bien contrôler le sens de montage de la batterie.

#

Faites attention en installant le rotor de ne pas abîmer les masses magnétiques de même évitez tout coups porte sur le rotor
# N'utilisez aucun  antiparasite d'une résistance de plus de 5 Kohms.
