Powerdynamo redonnes vie et lumière à vos anciennes
 Système 76 35 799 00 DY      Version 18.10.0310

2 Modeles existent avec ou sans dynastar

voyez la page SB 500 VERSION


Lisez absolument entièrement la notice de montage avant de commencer quoique ce soit.
Si vous n'avez pas de connaissances mécaniques faites appel à un professionnel. En cas d'erreur de montage le système et ou la moto peuvent être détruit ,et la garantie annulée.
pour enlever le rotor d'origine ,vous aurez besoin d'un extracteur 26 x 1.5

disponible chez nous 99 99 799 32  10 €




Si vous devez démonter le nouveau rotor alors vous utiliserez seulement l'extracteur  M27 X 1.25 non fourni dans le kit !
allumage-electronique vous avez reçu toutes ces pièces :
bulletstator et sa platine
bulletRotor
bulletRégulateur/redresseur
bulletbobine double et câble haute tension
bulletconvertisseur de tension
bulletrelais avec câbles
bulletextracteur avec sa tige de poussée
bulletécrou de rotor M 16 avec sa rondelle
bulletdiverses petites pièces

horizontal rule

Installez vous confortablement et assurez vous que votre moto est stable sur sa béquille et que vous avez un accès facile à l'allumage si possible sur une plateforme. Enlevez la batterie car le système délivrera désormais du 12 volts et changer toutes les ampoules pour des 12 volts ,le klaxon lui peu rester .
voila le moteur avec dynastar tel qu'il se présente voila le moteur sans dynastar tel qu'il se présente
enlevez le capotage
dégagez les masselottes pour enlevez la came
enlevez la rondelle arrêtoir puis dévissez l'écrou (pas normal)

enlevez le rotor avec un extracteur M26 X1.5

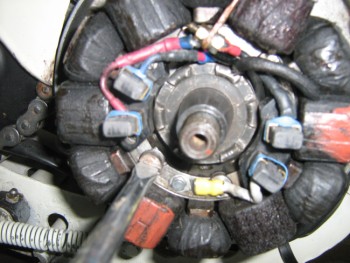

enlevez les quatre vis qui maintiennent le stator et sa platine
tirez sur l'ensemble pour les dégagez
enlevez les  quatre vis pour séparer le stator de sa platine


ne vous inquiétez pas de voir que deux aimants manquent sur le rotor ,c'est normal et nécessaire pour le bon fonctionnement de l'allumage



Débranchez maintenant tout les câbles arrivant à l'ancienne dynamo ,au régulateur et à la bobine et enlevez ces pièces ,vous n'en aurez plus besoin ,seuls la platine arrière et le couvercle seront réutilisé

Regardez la nouvelle platine et remarquez comment elle est montée.

.Il y a une platine inferieure (épais) , une supérieure (bague fine) et la platine support bobinage en aluminium

Sur la platine d'adaptation est grave un Z..

Ecartez les trois vis de maintien du bobinage et dégagez légèrement le bobinage de manière à accéder aux deux vis de maintien  M6 X 30
  Enlevez ces deux vis et enlevez l'adaptateur inferieur

horizontal rule

Installez l'adaptateur sur la platine d'origine de la dynamo et vissez le avec les quatre vis btr M7 X 40

horizontal rule

Comme il existe deux possibilités de montage de la la platine  supérieure un repère Z a été gravé ,celui ci doit être orienté vers le cylindre ,sinon l'allumage n'est pas bon (voir la photo)

Installez maintenant la dernière platine avec les bobinages ,avec la grosse bobine noire en direction de la sortie du faisceau qui traverse l'ouverture de la platine supérieure.
Serrez la platine supérieure en même temps que la bague d'adaptation avec les deux vis à tête fraisées M5 X 30
Installez maintenant le stator à fond dans son logement en contrôlant qu'aucun câbles ne soit pincé en dessous et que la platine ne soit pas mise de travers  ,vous devez l'entendre quand vous la poussez à sa place ,sinon un câble est coincé dessous  , il est conseillé de pousser de coté  le faisceau pour lui faire prendre sa place . Si le stator est bien installé (important) fixez le avec les trois vis M4.
installez maintenant le rotor sur le vilebrequin ,contrôlez bien qu'il ne touche nulle part (ce qui peu arriver si le vilebrequin a été retouché)
Fixez le avec la vis  M16.
Si vous devez démonter le rotor alors vous utiliserez seulement l'extracteur M27 X 1.25 !
Enlevez les bougies ,amenez le moteur au point d'allumage,6.5 mm d'après la notice ,mais nous vous conseillons 4 à 5 mm avant le point mort haut pour tenir compte des nouveaux carburants

,une fois cette position trouvée retirez le rotor sans bouger le vilebrequin et repositionnez le avec les repères en face l'un de l'autre ( voir photo)
Fixez le avec l'écrou  M16.
Si vous devez démonter le rotor alors vous utiliserez seulement l'extracteur M27 X 1.25 !



horizontal rule

Reste le montage des pièces annexes
A un endroit approprié (plus facile à dire qu'à faire !) installez la bobine ,le régulateur ,et le convertisseur de tension
 Ci âpres nous vous donnons une exemple ,mais à vrai dire elles peuvent être installés n'importe ou .

Par exemple la bobine double peu être installée sur une platine sous le réservoir .

horizontal rule

Le relais peu lui être installé dans le boitier de liaison électrique . et par exemple le régulateur

Reliez les fils comme indiqué sur le plan  72ir12:

*

 Les prises ne sont pas montées en bout des fils de manière à faciliter le passage dans les différent trous du moteur .Une fois ceux ci installés il vous faut monter la prise en encliquetant les cosse dans la prise

...  Reliez maintenant les  câbles sortant de l'alternateur  en  insérant d'abord la prise en plastique puis en poussant les câbles à l'intérieur jusqu'à sentir un déclic, ne vous trompez pas le BLANC va sur le BLANC ,le  ROUGE va sur le ROUGE une fois montée les câbles sont indémontables .



bulletblanc sur blanc
bulletrouge sur rouge

au cas ou vous auriez fait une erreur de branchement ,il vous faudrait alors à l'aide d'un trombone dégager le cliquet pour enlevez la cosse ,cela n'est pas facile aussi veillez de le départ à bien positionnez la cosse

Le fil marron de l'alternateur avec cosse plate ronde est branché sur le support de la bobine (masse) .Sans cette liaison le système ne fonctionne pas ,ne vous contentez pas de la masse du cadre .

*

avec régulateur 102:

les deux fils noirs reliés aux deux fils noirs du générateur

le fil rouge est l'alimentation 12 volts continu du faisceau de la moto

 le marron à la masse

Assurez vous d'avoir un  fusible 16A entre la batterie et le faisceau

*

Reste le fil bleu (bleu/blanc) sur la bobine . Coupure moteur



Relié à la masse ,le moteur s'arrête !

Conseil:
En cas de problèmes de démarrage, tout d'abord débrancher ce fil. La plupart du temps le problème est résolu et la panne doit être cherchée dans le contacteur .

Arrêt par un interrupteur additionnel .
Le relais n'est pas monté ,le fil bleu (/blanc) est mis à la masse par l'intermédiaire d'un  interrupteur additionnel (bouton poussoir au guidon) ou un contacteur à clef reliant ce fil à la masse en position arrêt. .

Avec batterie :
Reliez le fil marron du relais à une très bonne masse ,puis le long fil noir à une borne du contacteur (ou à celui qui arrivait à l'ancienne bobine) ou lorsque le contact est mis une tension de 12 volts est disponible .
Reliez le fil bleu (bleu/blanc) de la bobine à la borne 30 du relais .

Au cas ou votre batterie est déchargée ,il vous suffirait de débrancher ce fil pour pouvoir redémarrer à nouveau. Attention votre moteur ne pourrait plus être arrêté jusqu'a rebrancher le fil .


brochage du relais :

Le fil marron des bornes 87a et 86 vient à la masse

Le noir va au contacteur à clef (+ contact)



* Le câble de haute tension (bougie)  ...

S'il vous plait n'utilisez que le câble fourni et rien d'autre .Vous risqueriez de detruire le systeme

.... vissez le dans la bobine et protégez l'entrée avec le capuchon en caoutchouc fourni ,faites le si possible avant l'installation de la bobine ,c'est plus facile .

Profitez en alors pour changer ,et la bougie et l'antiparasite (0-2 Kohm max).
N'utilisez pas   de bougies avec résistance incorporée (préfixe R chez NGK)
*






Sur nos bobines doubles les deux sorties sont relies à la masse en série et doivent être toutes les deux connectées pour avoir de l'étincelle.

La résistance entre les deux sorties est de  6,2kOhm. Les deux sorties allument toujours ensembles mais ont un déphasage de 180° qui est à prendre en compte lors d'une mesure avec un stroboscope .

 L'allumage ne se fait que lorsque tout est branché donc on ne peu pas contrôlez une bougie si l'autre n'est pas connectée.



*

Enfin avant de démarrer et avant le premier essai ,contrôlez de nouveau tout le montage posément en recherchant tout ce qui pourrait amener une panne . N'oubliez pas de remplacer les ampoules par du 12 volts, le klaxon lui peu rester et ne nécessite juste qu'un réglage .



* IMPORTANT: N'oubliez pas qu'en cas de rectification du vilebrequin ,le rotor s'enfoncerait trop profondément et viendrait détruire le bobinage, dans ce cas appelez nous nous vous fourniront un autre rotor .
IMPORTANT
  Les systèmes d'allumage génèrent de la haute tension .Avec nos bobines  une tension de 40.000 volts est atteinte. C'est pourquoi en cas de conditions défavorables cela peu provoquer non seulement des brûlures électriques mais aussi des problèmes  cardiaques, c'est pourquoi il est toujours recommande d'être suffisamment éloigne de l'électrode et des câbles hautes tensions et en cas d'essai de toujours veiller a ce que la bougies soit bien  relie a la masse de manière a évacuer le courant
# Apres le montage bien s'assurer que les vis de maintien du stator et du capteur sont bien serres!
# Avant d'incriminer l'allumage:. penser a  contrôler tout le reste, toutes nos pièces sont contrôlé avant l'envoi. N'essayez en aucun cas de mesurer une quelconque tension sur la bobine vous ne feriez que détruire ou bien l'appareil ou bien l'allumage. Prenez particulièrement attention a réaliser une bonne masse
# Ne pensez surtout pas que l'étincelle est faible ,plus l'allumage et les bougies sont bonnes plus l'étincelle est fine et bien bleue. Les allumages classiques ne donnent avec 10 000 volt que très peu d'énergie et une étincelle jaune et épaisse , l'allumage électronique avec 40 000 volts donne une étincelle fine et dense .

#

Le rotor doit atteindre une certaine vitesse avant de produire une étincelle ,c'est pourquoi une rotation lente (action du kick a la main) ne produit pas d'étincelle  .

# Attention en cas d'allumage double  si une bougie est débranchée l'autre ne marche pas

#

Ne jamais faire de soudure électrique sans débrancher complètement tout l'allumage

# L'électronique est sensible au inversion de polarité aussi  toujours bien contrôler le sens de montage de la batterie.

#

Faites attention en installant le rotor de ne pas abîmer les masses magnétiques de même évitez tout coups porte sur le rotor
# N'utilisez aucun  antiparasite d'une résistance de plus de 3 Kohms.
