POWERDYNAMO REDONNE VIE ET LUMIERE A VOS ANCIENNES

alternateur 12 volts couplé avec un allumage électronique ,pouvant fonctionner même sans batterie Plus d'usure de pièces mécanique ,pas de déréglage et une tension de 40 000 volts aux bougies au lieu de 15000.

Système 76 61 799 00 80cc TXE-TLX-TXP-SX8

Version 01.02.2012

IMPORTANT:	Lisez absolument toute la documentation avant de vous lancer dans l'installation ou d'effectuer des modifications.
	Au cas ou vous n'ayez pas les connaissances suffisantes faites appel à un professionnel ,vous y gagnerez en temps et en argent et ne risquerez pas de détruire le système voir même la moto.

Pour enlever le nouveau rotor vous utiliserez un extracteur M27x1,25 (Teil 99 99 799 00) non fourni dans le kit

Attention: en cas d'utilisation d'un autre moyen vous détruirez les aimants et la garantie ne jouera pas!

Vous avez reçu toutes ces pièces

vous pouvez remarquer que le bobinage n'est pas serre sur sa platine ,de manière à ce que en l'écartant l'accès au vis de fixation de la platine soit possible

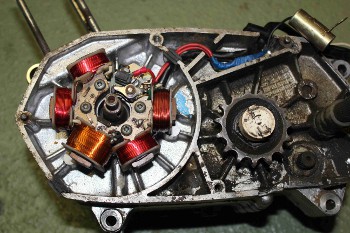

Desserrez et enlevez le volant et le bobinage

Installez vous confortablement et si possible avec la moto sur une plateforme de manière a avoir un accès facile au volant magnétique.

Enlevez aussi la clavette sur le cône de la queue de vilebrequin ,elle ne vous serviras plus à rien et si vous la laissez vous ne pourrez pas monter le nouveau rotor. Remplacez les vis de maintien du support de plateau, par des vis à tète réduite sinon elles empêcheront le montage de la platine support

Enlevez les trois vis M6 de maintien du bobinage et écartez le légèrement du support de manière à avoir accès aux vis de fixation de la plaque de base. Attention en faisant cela de ne pas abîmer le vernis d'isolation du bobinage.
Installez maintenant la plaque support en aluminium à la place des anciennes bobines sur le bloc-moteur. Bloquez les à l'aide des vis fournies. Attention de ne pas pincer le faisceau !

. Installez maintenant le bobinage sur son support (voir la photo), le bobinage doit reposer bien à fond sur le support ,si vous avez l'impression qu'il ne s'enfonce pas bien à fond alors un câble est coincé dessous ,n'insistez pas et contrôlez votre montage!

Assurez vous que le rebord du support bobinage repose bien à plat sur la plaque de base, sinon le bobinage est de travers et le rotor viendra le détruire au premier tour moteur

Fixez le bobinage à l'aide de ses trois vis M4

Réglage de l'avance De manière à avoir une plus grande possibilité de réglage de l'avance la clavette est supprimée, elle ne servait qu'à simplifier le réglage et en aucun cas à tenir le rotor .

Installez le rotor avec ses rondelles et son écrou fournis sans le serrer. Regardez le nouveau rotor et la platine, vous y verrez sur le pourtour deux marques (point rouge) ,ce sont les repères d'allumage ,lorsqu'il sont en regards l'un de l'autre l'étincelle se produit.

Si vous deviez démonter le bobinage complètement de son support alors il vous faudrait le remonter exactement à la même place qu'il occupait sur le support :faites des repères !

Enlevez la bougie et amenez le piston au point d'allumage (voyez les données constructeur). Pour tourner le moteur vous pouvez utiliser le rotor ,sans l'enfoncer a fond ou tout au moins sans le bloquer, profitez en pour contrôler que le rotor ne touche nul part. 4.5 à 5 mm ou de 12° à15 °avant PMH 51 (alésage) x 60 (course)
Tout en faisant attention de ne pas bouger le moteur qui se trouve au point d'allumage dégagez le rotor et repositionnez le de manière à ce que les repères soient en coïncidence , comme sur la photo. Resserrez le rotor avec l'écrou fourni sans bouger le vilebrequin, faites un tour moteur et contrôlez le réglage. Au cas ou utiliser l'extracteur fourni pour débloquer le rotor

Installez maintenant la bobine et le régulateur à un endroit adéquat, sans oublier avant de les serrer , d'intercaler sous une des vis le fil de masse ,faites passer le nouveau faisceau le long du cadre en le fixant avec les colliers fournies et en le faisant arriver à la bobine et au régulateur. Faites attention qu'il ne puisse pas en frottant se détériorer.

Avant de fixer le régulateur et la bobine ,il est préférable d'introduire les fils à leurs places, y compris le fil de bougie, bien réaliser les masses

La prise n'est pas monte en bout des câbles de manière à faciliter leur passage .Lorsque ceux ci sont installés il vous faut alors les encliqueter dans la prise ,ne vous trompez pas, prenez votre temps :le rouge va sur le rouge et le blanc sur le blanc. Une fois encliqueté les prises sont indémontables

:Branchez les câbles comme indiqué sur le plan 71 ik 102
*	Reliez maintenant les câbles sortant de l'alternateur à la bobine, en insérant d'abord la prise en plastique puis en poussant les câbles à l'intérieur jusqu'à sentir un déclic, ne vous trompez pas le BLANC va sur le BLANC et le ROUGE va sur le ROUGE une fois montée les câbles sont indémontables . Le câble marron avec cosse ronde, plate est relié à la masse de la bobine ,sans cette connexion le système ne fonctionne pas. Le fil bleu/blanc, fil d'arrêt moteur ,mis à la masse l'allumage se coupe vous devrez le relier à un bouton poussoir de mise à la masse .
*	le câble marron seul avec cosse plate ronde à un bout	... va d'un coté à la masse de la batterie (borne -),ou bien à la masse du cadre de la moto. Une bonne masse est indispensable (rondelle éventail sous la cosse, mis à nu du métal avec du papier de verre)
*	Puis viens la masse ... .	... à brancher du support du régulateur au répartiteur de masse sinon ,pas d'éclairage .
		avec régulateur 102: les deux fils noirs reliés aux deux fils noirs du générateur le fil rouge est l'alimentation 12 volts continu du faisceau de la moto le marron à la masse
*	le câble haute tension	.... est vissé dans la bobine et il est préférable de le faire avant de monter la bobine sur le cadre. Seul le câble fourni, doit être utilisé, profitez en pour changer la bougie et l'antiparasite qui doit avoir une résistance comprise entre 0 et 2 kilo Ohm
*	Enfin et avant d'essayer de démarrer, contrôlez tout votre montage ,les connexions et le serrage des vis Au cas ou le système ne fonctionne pas immédiatement ,débranchez d'abord le câble bleu de la bobine, pour être certain que vous avez bien branché l'interrupteur de coupure moteur. Conseil pour 12 Volt: a la suite du changement pensez a mettre une batterie 12 v si vous en utilisez une et à changer toues les ampoules ,le klaxon lui peu rester en 6 volts

IMPORTANT

	Les systèmes d'allumage génèrent de la haute tension .Avec nos bobines une tension de 40.000 volts est atteinte. C'est pourquoi en cas de conditions défavorables cela peu provoquer non seulement des brûlures électriques mais aussi des problèmes cardiaques, c'est pourquoi il est toujours recommande d'être suffisamment éloigne de l'électrode et des câbles hautes tensions et en cas d'essai de toujours veiller a ce que la bougies soit bien relie a la masse de manière a évacuer le courant
#	Apres le montage bien s'assurer que les vis de maintien du stator et du capteur sont bien serres!
#	Avant d'incriminer l'allumage:. penser a contrôler tout le reste, toutes nos pièces sont contrôlé avant l'envoi. N'essayez en aucun cas de mesurer une quelconque tension sur la bobine vous ne feriez que détruire ou bien l'appareil ou bien l'allumage. Prenez particulièrement attention a réaliser une bonne masse
#	Ne pensez surtout pas que l'étincelle est faible ,plus l'allumage et les bougies sont bonnes plus l'étincelle est fine et bien bleue. Les allumages classiques ne donnent avec 10 000 volt que très peu d'énergie et une étincelle jaune et épaisse , l'allumage électronique avec 40 000 volts donne une étincelle fine et dense .
#	Le rotor doit atteindre une certaine vitesse avant de produire une étincelle ,c'est pourquoi une rotation lente (action du kick a la main) ne produit pas d'étincelle .
#	Attention en cas d'allumage double si une bougie est débranchée l'autre ne marche pas
#	Ne jamais faire de soudure électrique sans débrancher complètement tout l'allumage
#	L'électronique est sensible au inversion de polarité aussi toujours bien contrôler le sens de montage de la batterie.
#	Faites attention en installant le rotor de ne pas abîmer les masses magnétiques de même évitez tout coups porte sur le rotor
#	N'utilisez aucun antiparasite d'une résistance de plus de 5 Kohms.
