B125

Powerdynamo redonne vie et lumière à vos anciennes .

Systeme 76 85 799 ac-dc En remplacement de la dynamo NORIS	TRIUMPH B 125 ARDIE S125 et VF 125	Version 24.04.2012
alternateur 12 volts couplé avec un allumage électronique ,pouvant fonctionner même sans batterie Plus d'usure de pièces mécanique ,pas de déréglage et une haute tension de 40 000 volts aux bougies au lieu de 15000. Les nouveaux régulateurs Type 102 ref :73 00 799 50 remplace la combinaison des anciens régulateurs 95 22 699 06 avec le condensateur 70 22 000 00 il permet le fonctionnement d'une centrale clignotante et de tout équipement nécessitant un courant continu, sans avoir de batterie 10 € si acheté en même temps qu'un kit ,70€ en cas d'achat séparé Sinon vous avez toujours le choix entre régulateur AC (courant alternatif ,pas de batterie ,pas de clignotant et 70 watts ) ou bien le régulateur DC (possibilité de batterie ,de clignotant et puissance 150 watts) Au cas ou vous n'auriez pas les connaissances mécaniques nécessaire : Laissez faire un professionnel ,vous y gagnerez en temps et en argent et éviterez ainsi de détruire le kit ,la moto ou même de vous occasionner des blessures

IMPORTANT:	Lisez absolument toute la documentation avant de vous lancer dans l'installation ou d'effectuer des modifications.
IMPORTANT:	Au cas ou vous n'ayez pas les connaissances suffisantes faites appel à un professionnel ,vous y gagnerez en temps et en argent et ne risquerez pas de détruire le système voir même la moto.

Pour enlever le nouveau rotor vous utiliserez l'extracteur M27x1,25 (Teil 99 99 799 00). fourni avec le kit

Attention: ben cas d'utilisation d'un autre moyen vous détruirez les aimants et la garantie ne jouera pas!

Vous avez reçu toutes ces pièces

Enlevez toutes les ampoules 6 v et remplacez les par du 12 v, le klaxon lui peu rester Installez vous confortablement et si possible avec la moto sur une plateforme de manière a avoir un accès facile au volant magnétique.

Desserrez et enlevez tout les fils qui arrivent à la bobine et au volant magnétique.

Enlevez aussi la clavette sur le cône de la queue de vilebrequin ,elle ne vous serviras plus à rien et si vous la laissez vous ne pourrez pas monter le nouveau rotor.

Installez la plaque support sur le moteur à l'aide des trois vis M6 de maintien fournies Attention en faisant cela de ne pas abîmer le vernis d'isolation du bobinage.
Faites passer le nouveau faisceau électrique au travers de cette ouverture de l'intérieur ver l'extérieur . Prenez garde à ce que le faisceau comme monté d'origine soit bien passé d'abord sous la plaque de base en aluminium

Regardez le nouveau stator vous y verrez à gauche des deux petites bobines noires un point rouge, c'est un des repères de réglages du point d'avance.

Regardez le nouveau rotor vous y verrez un point rouge ,c'est le deuxième repère de réglage du point d'allumage

Enlevez la bougie et mettez en place sans le serrer le rotor sur le vilebrequin de manière à vous en servir pour tourner le moteur er amener celui ci au point d'allumage préconisé par le constructeur (4 à 4.5 mm avant PMH)

ATTENTION : Il peu arriver que lorsque le vilebrequin a été rectifiés le rotor aille trop loin et vienne toucher le bobinage (bobine noire) ,dans ce cas ne montez pas le rotor et appelez nous en cas de non observation de cette consigne et de destruction du stator ,la garantie ne jouerait pas.

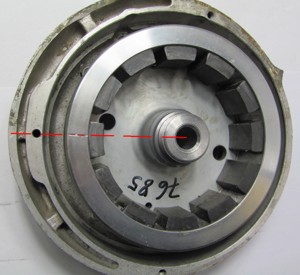

Tout en faisant attention de ne pas bouger le moteur qui se trouve au point d'allumage enlevez le rotor et repositionnez le de manière à ce que les repères soient en coïncidence ,comme sur la photo.. Resserrez le rotor avec la vis M8 fournie

L'allumage est maintenant installé, au cas ou vous pouvez toujours le retoucher en déplaçant les stator dans la limite des lumières de fixation.

La prise n'est pas monte en bout des câbles de manière à faciliter leur passage .Lorsque ceux ci sont installés il vous faut alors les encliqueter dans la prise ,ne vous trompez pas, prenez votre temps :le rouge va sur le rouge et le blanc sur le blanc. Une fois encliqueté les prises sont indémontables

	rouge sur rouge ,
	blanc sur jaune
	marron sur marron

*	. schéma 73 ik ac pour régulateur AC ,73IK12 pour regulateur DC et régulateur 102 si vous avez l'option type 102
	les deux câbles noir venant du nouvel alternateur	Si Régulateur DC les deux câbles noir venant du nouvel alternateur viennent sur les bornes 1et 4 du nouveau régulateur dans n'importe quel sens car c'est du courant alternatif.
*	Le fils marron avec cosse ronde	... vient sur la borne 3 du régulateur et sur la masse de la moto ,sans cette liaison le système ne fonctionne pas .Ne vous contentez pas de reliez ces fils au cadre de la moto mais, bien directement aussi sur la partie métallique de la bobine
*	Le fil rouge avec cosse ronde	....vient se brancher sur la borne 5 et sur le plus de la batterie ou si vous fonctionnez sans batterie sur les câbles d'alimentation du phare ,du feu arrière et du feu stop.
*		Si Régulateur AC Les deux câbles noirs sortant du générateur.... viennent sur les bornes extérieures du régulateur, dans n'importe quel position (courant alternatif). En série dans un de ces deux câbles (n'importe lequel) un fusible de 6A est à installer.
	Sur la borne du milieu du régulateur ...	Sur la borne du milieu du régulateur viens se brancher l'alimentation d'origine du faisceau .
	Puis viens la masse ... .	... à brancher du support du régulateur au répartiteur de masse sinon ,pas d'éclairage .
	Les nouveaux régulateurs Type 102 ref :73 00 799 50 remplace la combinaison des anciens régulateurs 95 22 699 06 avec le condensateur 70 22 000 00 il permet le fonctionnement d'une centrale clignotante et de tout équipement nécessitant un courant continu, sans avoir de batterie 10 € si acheté en même temps qu'un kit ,70€ en cas d'achat séparé
*		avec régulateur 102: les deux fils noirs reliés aux deux fils noirs du générateur le fil rouge est l'alimentation 12 volts continu du faisceau de la moto le marron à la masse
^*	Le fil bleu/blanc de la bobine	... . est le fil d'arrêt moteur, mis à la masse l'allumage est coupe. Il est à relié au bouton poussoir d'arrêt moteur ou au fil qui coupait le moteur à l'origine. Pour un premier test il est recommande de ne pas le brancher afin d'éviter une erreur de câblage, prévoyez de passer une vitesse pour couper le moteur

		si vous utilisez un relais (uniquement avec option batterie) le fil marron ,bornes 87a et 86 à lamasse le fil noir borne 85 au plus après contact le fil bleu au fil bleu du boitier d'avance
*	Le câble haute tension	..est vissé dans la bobine puis installez le capuchon en caoutchouc par dessus. N'utilisez que le câble fourni ,n'allez pas utilisez d'anciens câbles ou des "super câbles fortes puissance". Profitez en pour changer la bougie (pas de bougies avec préfixe R style: BR ou WR) et l' antiparasite (0 à 2 Kohm max)

IMPORTANT

	Les systèmes d'allumage génèrent de la haute tension .Avec nos bobines une tension de 40.000 volts est atteinte. C'est pourquoi en cas de conditions défavorables cela peu provoquer non seulement des brûlures électriques mais aussi des problèmes cardiaques, c'est pourquoi il est toujours recommande d'être suffisamment éloigne de l'électrode et des câbles hautes tensions et en cas d'essai de toujours veiller a ce que la bougies soit bien relie a la masse de manière a évacuer le courant
#	Apres le montage bien s'assurer que les vis de maintien du stator et du capteur sont bien serres!
#	Avant d'incriminer l'allumage:.penser a contrôler tout le reste,toutes nos pièces sont contrôlé avant l'envoi. N'essayez en aucun cas de mesurer une quelconque tension sur la bobine vous ne feriez que détruire ou bien l'appareil ou bien l'allumage. Prenez particulièrement attention a réaliser une bonne masse
#	Ne pensez surtout pas que l'étincelle est faible ,plus l'allumage et les bougies sont bonnes plus l'étincelle est fine et bien bleue. Les allumages classiques ne donnent avec 10 000 volt que très peu d'énergie et une étincelle jaune et épaisse , l'allumage électronique avec 40 000 volts donne une étincelle fine et dense .
#	Le rotor doit atteindre une certaine vitesse avant de produire une étincelle ,c'est pourquoi une rotation lente (action du kick a la main) ne produit pas d'étincelle .
#	Attention en cas d'allumage double si une bougie est débranchée l'autre ne marche pas
#	Ne jamais faire de soudure électrique sans débrancher complètement tout l'allumage
#	L'électronique est sensible au inversion de polarité aussi toujours bien contrôler le sens de montage de la batterie.
#	Faites attention en installant le rotor de ne pas abîmer les masses magnétiques de même évitez tout coups porte sur le rotor
#	N'utilisez aucun antiparasite d'une résistance de plus de 5 Kohms.
