Powerdynamo redonne vie et lumière
à vos anciennes |
Systeme
72 43 799 00 BABETTA Version 02.12.2010
pour les prix voir la boutique
https://boutic.kennedy.fr/ |
IMPORTANT: |
Lisez absolument toute la documentation avant de vous
lancer dans l'installation ou d'effectuer des modifications. |
Au cas ou vous n'auriez pas les connaissances
mécaniques nécessaire : Laissez faire un professionnel ,vous y
gagnerez en temps et en argent et éviterez ainsi de détruire le kit
,la moto ou même de vous occasionner des blessures |
|
Pour enlever le nouveau rotor vous utiliserez l'extracteur non fourni M27x1,25 (Teil 99 99 799 00). Attention: ben cas d'utilisation d'un
autre moyen vous détruirez les aimants et la garantie ne jouera pas!
|
|
Vous avez reçu toutes
ces pièces vous pouvez remarquer
que le bobinage n'est pas serre sur sa platine ,de manière à ce que en
l'écartant l'accès au vis de fixation de la platine soit possible |
Installez vous confortablement et si possible avec la moto
sur une plateforme de manière a avoir un accès facile au volant magnétique. |
|
Desserrez et enlevez tout les fils qui
arrivent à la bobine et au volant magnétique.
Enlevez aussi la clavette sur le cône de la queue de vilebrequin ,elle ne
vous serviras plus à rien et si vous la laissez vous ne pourrez pas monter
le nouveau rotor. |
|
|
|
Regardez le nouveau rotor ,sur son pourtour se trouve une marque ,c'est le
repère d'allumage ,il peu être judicieux de souligner celle ci avec un
feutre blanc de manière a bien la voir lors du réglage de l'avance
ATTENTION : Il peu arriver que
lorsque le vilebrequin a été rectifiés le rotor aille
trop loin et vienne toucher le bobinage (bobine noire) ,dans ce cas
ne montez pas le rotor et appelez nous
en cas de non observation de cette consigne et de destruction du
stator ,la garantie ne jouerait pas.
|
|
Regardez le nouveau stator vous y voyez à droite de
la grosse bobine noire (sur la photo) un point rouge, c'est un des
repères de réglages du point d'avance. comme il ne sera plus visible après
le montage du rotor il vous faut une fois le stator installe prolonger
la marque sur le carter moteur |
Réglage de l'avance De manière à avoir une plus grande possibilité de
réglage de l'avance la clavette est supprimée, elle ne servait qu'à
simplifier le réglage et en aucun cas à tenir le rotor . |
|
Si vous devez démonter le bobinage complètement de son
support alors il vous faudrait le remonter exactement à la même place qu'il
occupait sur le support :faites des repères !
.
|
|
installez la plaque support du bobinage sur le moteur avec les
bobinages pendant au bout du faisceau. Le repère d'allumage est environ à 11
hoo et le faisceau sort par le trou de passage. Serrez la platine avec
les vis fournies ,sans oublier les rondelles. |
|
Il vous faut maintenant avant de remonter les bobinages ,prolonger le
repère sur le carter moteur |
|
Installez maintenant le bobinage sur son
support (voir la photo), le bobinage doit reposer bien à fond sur le support
,si vous avez l'impression qu'il ne s'enfonce pas bien à fond alors un câble
est coincé dessous ,n'insistez pas et contrôlez votre montage!
Assurez vous que le rebord du support bobinage repose bien à plat sur la
plaque de base, sinon le bobinage est de travers et le rotor viendra le
détruire au premier tour moteur
Fixez le bobinage à l'aide de ses trois vis M4
|
|
Enlevez la bougie et amenez le piston au point d'allumage (voyez votre
notice technique). Pour tourner le moteur vous pouvez utiliser le rotor
,sans l'enfoncer a fond ou tout au moins sans le bloquer, profitez en pour
contrôler que le rotor ne touche nul part.
|
|

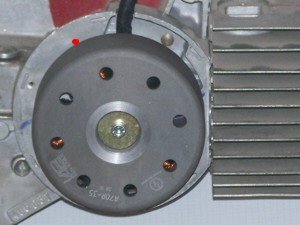

Tout en faisant attention de ne pas bouger le moteur qui se trouve au
point d'allumage enlevez le rotor et repositionnez le de manière à ce
que les repères soient en coïncidence , comme sur la photo.. |
|
. Serrez le rotor avec la rondelle de serrage l'écrou
fourni. |
Installez maintenant la bobine et le régulateur à un endroit
adéquat,( la ou était l'ancienne) sans oublier avant de les serrer , d'intercaler sous une des vis
le fil de masse ,faites passer le nouveau faisceau le long du cadre en le
fixant avec les colliers fournies et en le faisant arriver à la
bobine et au régulateur. Faites attention qu'il ne
puisse pas en frottant se détériorer. |
|
|
|
La prise n'est pas monte en bout des câbles de manière à faciliter leur
passage .Lorsque ceux ci sont installés il vous faut alors les
encliqueter dans la prise ,ne vous trompez pas, prenez votre temps :le rouge
va sur le rouge et le blanc sur le blanc. Une fois encliqueté les prises
sont indémontables |
:Branchez les câbles comme indiqué sur le plan
DC =
71 ik 12 AC =
71 ik ac
|
*
|
Reliez maintenant les câbles sortant de
l'alternateur à la bobine,en insérant d'abord la prise en plastique
puis en poussant les câbles à l'intérieur jusqu'à sentir un déclic,ne vous
trompez pas le BLANC va sur le BLANC et le ROUGE va sur le ROUGE une fois
montée les câbles sont indémontables . Le câble marron avec cosse
ronde, plate est relié à la masse de la bobine ,sans cette connexion le
système ne fonctionne pas.
Le fil bleu/blanc, fil d'arrêt moteur ,mis à la masse l'allumage se coupe
vous devrez le relier à un bouton poussoir de mise à la masse .
|
*
|
|
Régulateur DC Courant continu pour batterie les deux câbles noirs sortant du générateur viennent sur
les bornes 1 et 4 du régulateur, dans n'importe quel sens. |
*
|
le câble marron seul avec cosse plate ronde à un bout
|
... va d'un coté à la borne 3 du régulateur et de
l'autre, ou bien à la masse de la batterie (borne -),ou bien à la masse du
cadre de la moto. Une bonne masse est indispensable (rondelle éventail
sous la cosse, mis à nu du métal avec du papier de verre)
|
*
|
le câble rouge seul avec cosse ronde plate à un bout
|
...va sur la borne 5 du régulateur d'un coté et de l'autre
soit au + de la batterie si possible au travers du contacteur de manière à
couper l'alimentation lorsque la moto ne fonctionne pas soit au faisceau
électrique pour l'alimentation + 12 volts de la moto....
|
* |
|
Si Régulateur AC Les deux câbles noirs sortant du générateur.... viennent sur les bornes
extérieures du
régulateur, dans n'importe quel position (courant alternatif). En série dans un de ces deux câbles (n'importe lequel) un fusible
de
6A est à installer. |
* |
Sur la borne du milieu du régulateur ... |
Sur
la borne du milieu du régulateur viens se brancher l'alimentation d'origine du
faisceau . |
*
|
Puis viens la masse ... .
|
... à brancher du support du régulateur au
répartiteur de masse sinon ,pas d'éclairage . |
*
|
le câble vert/rouge du régulateur
|
.... est le contrôle de charge et n'est utilisé qu'en cas
de fonctionnement avec batterie .
|
* |
le câble haute tension |
.... est vissé dans la bobine et il est préférable de le faire avant
de monter la bobine sur le cadre. Seul le câble fourni, doit être
utilisé, profitez en pour changer la bougie et l'antiparasite qui doit
avoir une résistance comprise entre 0 et 2 kilo Ohm
|
*
|
Enfin et avant d'essayer de démarrer, contrôlez tout votre
montage ,les connexions et le serrage des vis Au cas ou le système ne fonctionne pas immédiatement ,débranchez
d'abord le câble bleu de la bobine, pour être certain que vous avez bien
branché l'interrupteur de coupure moteur. Conseil pour
12 Volt:
a la suite du changement pensez a mettre une batterie 12 v si vous en
utilisez une et à changer toues les ampoules ,le klaxon lui peu rester en 6 volts
|
IMPORTANT
|
Les systèmes d'allumage génèrent de la haute tension .Avec nos
bobines une tension de 40.000 volts est atteinte. C'est pourquoi en
cas de conditions défavorables cela peu provoquer non seulement des
brûlures électriques mais aussi des problèmes cardiaques, c'est
pourquoi il est toujours recommande d'être suffisamment éloigne de
l'électrode et des câbles hautes tensions et en cas d'essai de toujours
veiller a ce que la bougies soit bien relie a la masse de manière a
évacuer le courant |
# |
Apres le montage bien s'assurer que les vis de maintien du stator et
du capteur sont bien serres! |
# |
Avant d'incriminer l'allumage:. penser a contrôler tout le
reste, toutes nos pièces sont contrôlé avant l'envoi. N'essayez en aucun
cas de mesurer une quelconque tension sur la bobine vous ne feriez que
détruire ou bien l'appareil ou bien l'allumage. Prenez particulièrement
attention a réaliser une bonne masse |
# |
Ne pensez surtout pas que l'étincelle est faible ,plus l'allumage et
les bougies sont bonnes plus l'étincelle est fine et bien bleue. Les
allumages classiques ne donnent avec 10 000 volt que très peu d'énergie et
une étincelle jaune et épaisse , l'allumage électronique avec 40 000 volts
donne une étincelle fine et dense . |
# |
Le rotor doit atteindre une certaine vitesse avant de
produire une étincelle ,c'est pourquoi une rotation lente (action du kick
a la main) ne produit pas d'étincelle . |
# |
Attention en cas d'allumage double si une bougie est débranchée
l'autre ne marche pas |
# |
Ne jamais faire de soudure électrique sans débrancher
complètement tout l'allumage |
# |
L'électronique est sensible au inversion de polarité aussi
toujours bien contrôler le sens de montage de la batterie. |
# |
Faites attention en installant le rotor de ne pas abîmer les masses
magnétiques de même évitez tout coups porte sur le rotor |
# |
N'utilisez aucun antiparasite d'une résistance
de plus de 3 Kohms. |
|
