Pour enlever le nouveau rotor vous utiliserez l'extracteur fourni M27x1,25 (Teil 99 99 799 00).
Attention: ben cas d'utilisation d'un
autre moyen vous détruirez les aimants et la garantie ne jouera pas!
|
|
|

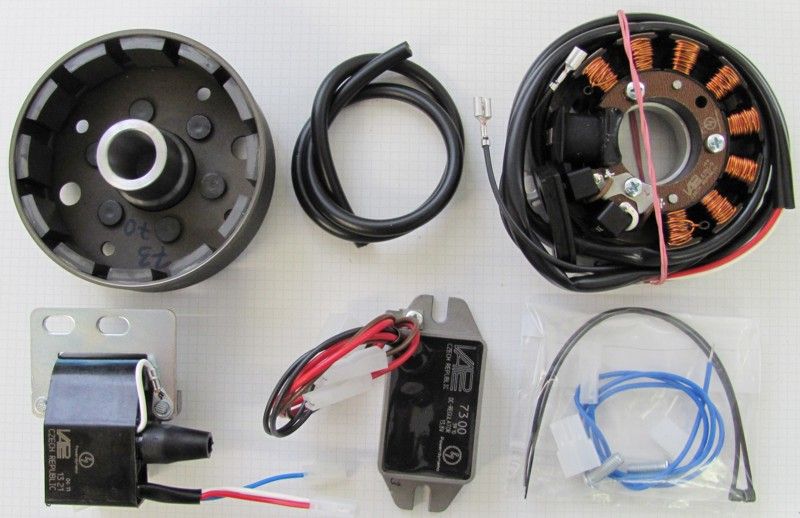

Vous avez reçu toutes
ces pièces vous pouvez remarquer
que le bobinage n'est pas serre sur sa platine ,de manière à ce que en
l'écartant l'accès au vis de fixation de la platine soit possible
| Rotor |
| stator pré monté avec sa prise |
| bobine allumage // fil haute tension |
| régulateur |
| câble (bleu) ,vis, rondelle, connecteur rapide |
| 3 vis M4 |
|
|
Installez vous confortablement et si possible avec la moto
sur une plateforme de manière a avoir un accès facile au volant magnétique.
|
|
Desserrez et enlevez tout les fils qui
arrivent à la bobine et au volant magnétique.
Enlevez aussi la clavette sur le cône de la queue de vilebrequin ,elle ne
vous serviras plus à rien et si vous la laissez vous ne pourrez pas monter
le nouveau rotor.
|
|
|
Enlevez
les trois vis M6 de maintien du bobinage et écartez le légèrement du support
de manière à avoir accès aux vis de fixation de la plaque de base. Attention
en faisant cela de ne pas abîmer le vernis d'isolation du bobinage.
|
|
|
installez le stator de nouveau à sa place
vissé sur le bloc moteur . Installez maintenant le
bobinage sur son support (voir la photo), ,le bobinage doit reposer bien à fond sur le support
,si vous avez l'impression qu'il ne s'enfonce pas bien à fond alors un câble
est coincé dessous ,n'insistez pas et contrôlez votre montage!
Assurez vous que le rebord du support bobinage repose bien à plat sur la
plaque de base, sinon le bobinage est de travers et le rotor viendra le
détruire au premier tour moteur
Fixez le bobinage à l'aide de ses trois vis M4.
|
|
Réglage de l'avance De manière à avoir une
plus grande possibilité de réglage de l'avance, la clavette est
supprimée, elle ne servait qu'à simplifier le réglage et en aucun cas à
tenir le rotor .
|
|

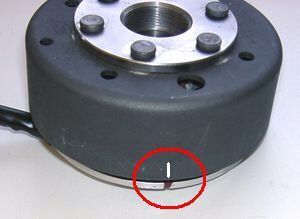

Regardez le nouveau rotor ,sur son pourtour se trouve une marque ,c'est le
repère d'allumage ,il peu être judicieux de souligner celle ci avec un
feutre blanc de manière a bien la voir lors du réglage de l'avance
|
|
|
Regardez le nouveau stator vous y voyez en bas ,sur la
photo un point rouge, c'est l'autre repère de réglage du point d'avance.
ATTENTION:
Théoriquement il existe deux possibilités de montage du stator aussi si vous devez démonter le bobinage complètement de son
support alors il vous faudrait le remonter exactement à la même place qu'il
occupait sur le support :faites des repères ,sinon vous risquez de le
décaler de 120 °! Donc si vous remarquez que le faisceau ne sort pas du bon
cote alors il y a une erreur
|
|
(repère ici souligné de blanc) |
Enlevez la bougie et amenez le piston au point d'allumage (2 mm avant le point mort haut). Pour tourner le moteur vous pouvez
utiliser le rotor ,sans l'enfoncer a fond ou tout au moins sans le bloquer,
profitez en pour contrôler que le rotor ne touche nul part.
Tout en faisant attention de ne pas bouger le moteur qui se trouve au
point d'allumage enlevez le rotor et repositionnez le de manière à ce
que les repères soient en coïncidence , comme sur la photo.. Remettez la
rondelle de serrage d'origine et resserrez le rotor avec l'écrou d'origine.
|
|
|
Installez maintenant la bobine à l'endroit ou était l'ancienne
|
|
|
Installez le régulateur sur le cadre
|
|
|
La prise n'est pas monte en bout des câbles de manière à faciliter
leur passage .Lorsque ceux ci sont installés il vous faut alors
les encliqueter dans la prise ,ne vous trompez pas, prenez votre temps
:le rouge va sur le rouge et le blanc sur le blanc. Une fois encliqueté
les prises sont indémontables |
:Branchez les câbles comme indiqué sur le plan
71 ik 102
|
*
|
Reliez maintenant les câbles sortant de
l'alternateur à la bobine, en insérant d'abord la prise en plastique
puis en poussant les câbles à l'intérieur jusqu'à sentir un déclic, ne vous
trompez pas le BLANC va sur le BLANC et le ROUGE va sur le ROUGE une fois
montée les câbles sont indémontables . Le câble marron avec cosse
ronde, plate est relié à la masse de la bobine ,sans cette connexion le
système ne fonctionne pas.
Le fil bleu/blanc, fil d'arrêt moteur ,mis à la masse l'allumage se coupe
vous devrez le relier à un bouton poussoir de mise à la masse .
|
*
|
|
|
avec régulateur 102: les deux fils noirs reliés aux deux fils noirs du générateur
le fil rouge est l'alimentation 12 volts continu du faisceau de la
moto
le marron à la masse |
* |
le câble haute tension |
.... est vissé dans la bobine et il est préférable de le faire avant
de monter la bobine sur le cadre. Seul le câble fourni, doit être
utilisé, profitez en pour changer la bougie et l'antiparasite qui doit
avoir une résistance comprise entre 0 et 5 K Ohm
|
Enfin et avant d'essayer de démarrer, contrôlez tout votre
montage ,les connexions et le serrage des vis Au cas ou le système ne fonctionne pas immédiatement ,débranchez
d'abord le câble bleu de la bobine, pour être certain que vous avez bien
branché l'interrupteur de coupure moteur. Conseil pour
12 Volt:
a la suite du changement pensez a mettre une batterie 12 v si vous en
utilisez une et à changer toues les ampoules ,le klaxon lui peu rester en 6 volts |
|
