| Powerdynamo redonne vie et lumière à
vos anciennes . |
IMPORTANT: |
Lisez absolument toute la documentation avant de vous
lancer dans l'installation ou d'effectuer des modifications. |
| Au cas ou vous n'ayez pas les connaissances
suffisantes faites appel à un professionnel ,vous y gagnerez en temps et
en argent et ne risquerez pas de détruire le système voir même la moto. |
 |
|
| |
|
.jpg) |

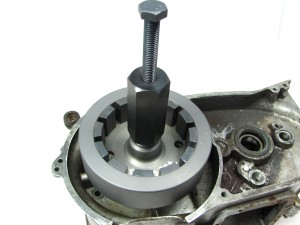

Pour enlever le nouveau rotor vous utiliserez l'extracteur M27x1,25 fourni dans le kit.
Attention: ben cas d'utilisation d'un
autre moyen vous détruirez les aimants et la garantie ne jouera pas!
|
 |
|
 |
Vous avez reçu toutes
ces pièces |
| |
|
|
| Enlevez toutes les ampoules 6 v et remplacez
les par du 12 v, le klaxon lui peu rester Installez vous confortablement et si possible avec la moto
sur une plateforme de manière a avoir un accès facile au volant magnétique.
|
 |
Desserrez et enlevez tout les fils qui
arrivent à la bobine et au volant magnétique.
Enlevez aussi la clavette sur le cône de la queue de vilebrequin ,elle ne
vous serviras plus à rien et si vous la laissez vous ne pourrez pas monter
le nouveau rotor.
|
| Enlevez la bougie et amenez le piston à son
point d'allumage ,peu être 4.5 mm avant PMH préférez plutôt entre 3.5 et 4
mm pour tenir compte des nouveaux carburants Une fois le piston au PMH
montez le rotor en alignant son repère en face du trou de vis de fixation
situé à droite (voir plus bas)
Serrez le rotor sans bouger le vilebrequin avec l'ecrou et sa rondelle
fournie |
.jpg) |
 |
| Installez le stator sur le carter en faisant
passer le faisceau par derriere vers le haut ,en faisant coïncider le repère
sur le stator en face de la vis de maintien du stator (la mêmes référence
que le repère du rotor) Serrez le stator avec les vis M5 x 12 sans
oublier les rondelles en le positionnant au milieu des boutonnieres pour
permettre un réglage fin par la suite. |
.jpg) |
.jpg) |
|
| |
|
|
|
 |
Installez maintenant la bobine et le régulateur à un endroit
adéquat, sans oublier avant de les serrer , d'intercaler sous une des vis
le fil de masse ,faites passer le nouveau faisceau le long du cadre en le
fixant avec les colliers fournies et en le faisant arriver à la
bobine et au régulateur. Faites attention qu'il ne
puisse pas en frottant se détériorer.
|
|
 |
|
|
 |
La prise n'est pas monte en bout des câbles de manière à faciliter leur
passage .Lorsque ceux ci sont installés il vous faut alors les
encliqueter dans la prise ,ne vous trompez pas, prenez votre temps :le rouge
va sur le rouge et le blanc sur le blanc. Une fois encliqueté les prises
sont indémontables
 | rouge sur rouge , |
| blanc sur jaune
|
| marron sur marron |
|
| * |
branchez
les cables selon le schema,73IK102
|
|
* |
 |
avec régulateur 102:
les deux fils noirs reliés aux deux fils noirs du générateur
le fil rouge est l'alimentation 12 volts continu du faisceau de la
moto
le marron à la masse |
|
* |
Le fil bleu/blanc de la bobine
|
... . est le fil d'arrêt moteur, mis à la masse
l'allumage est coupe. Il est à relié au bouton poussoir d'arrêt moteur
ou au fil qui coupait le moteur à l'origine. Pour un premier test
il est recommande de ne pas le brancher afin d'éviter une erreur de
câblage, prévoyez de passer une vitesse pour couper le moteur |
| |
|
|
* |
Le câble haute tension |
..est vissé dans la bobine puis installez le
capuchon en caoutchouc par dessus. N'utilisez que le câble fourni
,n'allez pas utilisez d'anciens câbles ou des "super câbles fortes
puissance".
Profitez en pour changer la bougie (pas de bougies avec
préfixe R style: BR ou WR) et l' antiparasite (0 à 2 Kohm max) |
IMPORTANT
| |
Les systèmes d'allumage génèrent de la haute tension .Avec nos
bobines une tension de 40.000 volts est atteinte. C'est pourquoi en
cas de conditions défavorables cela peu provoquer non seulement des
brûlures électriques mais aussi des problèmes cardiaques, c'est
pourquoi il est toujours recommande d'être suffisamment éloigne de
l'électrode et des câbles hautes tensions et en cas d'essai de toujours
veiller a ce que la bougies soit bien relie a la masse de manière a
évacuer le courant |
| # |
Apres le montage bien s'assurer que les vis de maintien du stator et
du capteur sont bien serres! |
| # |
Avant d'incriminer l'allumage:.penser a contrôler tout le
reste,toutes nos pièces sont contrôlé avant l'envoi. N'essayez en aucun
cas de mesurer une quelconque tension sur la bobine vous ne feriez que
détruire ou bien l'appareil ou bien l'allumage. Prenez particulièrement
attention a réaliser une bonne masse |
| # |
Ne pensez surtout pas que l'étincelle est faible ,plus l'allumage et
les bougies sont bonnes plus l'étincelle est fine et bien bleue. Les
allumages classiques ne donnent avec 10 000 volt que très peu d'énergie et
une étincelle jaune et épaisse , l'allumage électronique avec 40 000 volts
donne une étincelle fine et dense . |
|
# |
Le rotor doit atteindre une certaine vitesse avant de
produire une étincelle ,c'est pourquoi une rotation lente (action du kick
a la main) ne produit pas d'étincelle . |
| # |
Attention en cas d'allumage double si une bougie est débranchée
l'autre ne marche pas |
|
# |
Ne jamais faire de soudure électrique sans débrancher
complètement tout l'allumage |
| # |
L'électronique est sensible au inversion de polarité aussi
toujours bien contrôler le sens de montage de la batterie. |
|
# |
Faites attention en installant le rotor de ne pas abîmer les masses
magnétiques de même évitez tout coups porte sur le rotor |
| # |
N'utilisez aucun antiparasite d'une
résistance de plus de 5 Kohms. |
|
