JONGHI 2temps

Pour le démontage du nouveau rotor n'utilisez que notre extracteur M 27 X 1.25 et rien d'autres .

En cas de destruction des aimants du rotor la garantie ne jouerai pas.

Vous devez avoir reçu toutes ces pièces

	le stator avec sa plaque de montage
	le rotor
	la bobine d´allumage et le câble haute tension
	régulateur AC -DC- ou type 102
	fils bleu

Installez vous confortablement et assurez vous que votre moto est stable sur sa béquille et que vous avez un accès facile à l'allumage. Vider le réservoir puis retirer le de la moto.
S´il y a une batterie, débranchez la et enlevez la. Le système AC ne fonctionne pas avec batterie.

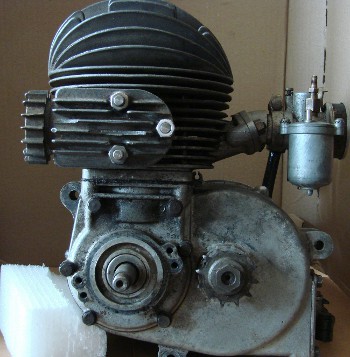

Dans un premier temps enlevez l'ancien allumage

Enlever le rotor en dévissant la vis (pas à gauche )de maintien du rotor ,récupérez la vis ,elle sera réutilisées. Débranchez tout les fils et éloignez les de la moto, sans les couper..

Débrancher les fils de la bobine et retirez la, de même débrancher les fils d'arrivée aux rupteurs.
enlevez aussi la clavette ,elle ne vous servira plus à rien.

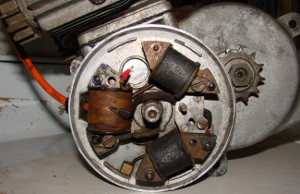

Desserrer les vis de maintien du stator et enlevez le.

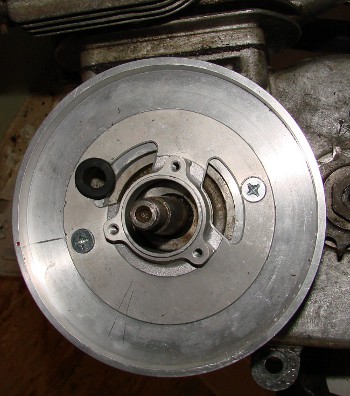

installez d'abord la platine de base avec ses deux vis ,sans oublier les colonnettes derrière puis insérez le passe fils sans le faisceau

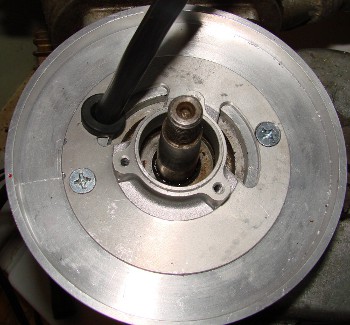

faites passer le faisceau doucement dans le passe fils (un peu de salive aide à le faire glisser)

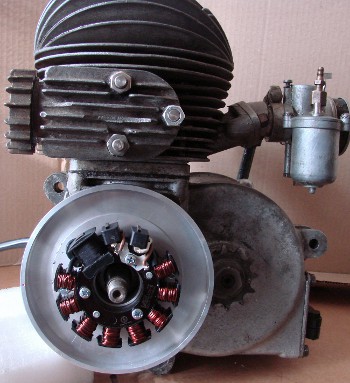

installez maintenant le bobinage sur son support et fixez le avec les 3 vis M4 sans oublier les rondelles . contrôlez que le faisceau ne soit pas pincé Faite attention a la direction du câble et ce faisant n'abimez pas le bobinage

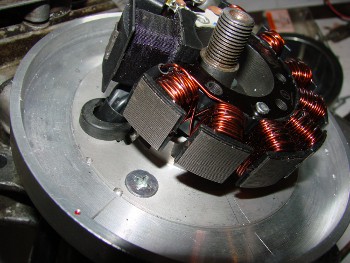

serez le bobinage sur son support (voir la photo), le bobinage doit reposer bien à fond sur le support ,si vous avez l'impression qu'il ne s'enfonce pas bien à fond alors un câble est coincé dessous ,n'insistez pas et contrôlez votre montage!

Assurez vous que le rebord du support bobinage repose bien à plat sur la plaque de base, sinon le bobinage est de travers et le rotor viendra le détruire au premier tour moteur

Fixez le bobinage à l'aide de ses trois vis

Réglage de l'avance De manière à avoir une plus grande possibilité de réglage de l'avance, la clavette est supprimée, elle ne servait qu'à simplifier le réglage et en aucun cas à tenir le rotor .

Regardez le nouveau rotor ,sur son pourtour se trouve une marque ,c'est le repère d'allumage ,il peu être judicieux de souligner celle ci avec un feutre blanc de manière a bien la voir lors du réglage de l'avance

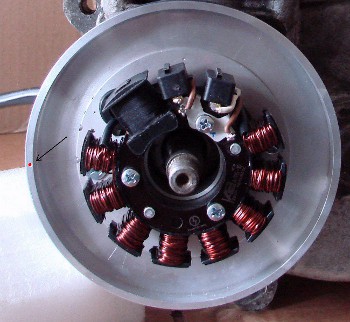

Regardez le nouveau stator vous y voyez à gauche (sur la photo) un point rouge, c'est l'autre repère de réglage du point d'avance.

Enlevez la bougie et amenez le piston au point d'allumage 7.5, mm avant PMH
De manière à faciliter le réglage passer la 4 ème et faites tourner la roue arrière pour tourner le moteur
Vous pouvez aussi utiliser le rotor pour tourner le moteur. Enlevez le rotor sans changer la position du vilebrequin
Avec le moteur en position d'allumage installez le rotor de nouveau en faisant attention de mettre en coïncidence les deux repères (rotor et stator).
Surveillez qu'en serrant le rotor les positions du rotor et du vilebrequin ne varient pas sinon il vous faut enlevez le rotor et recommencez le réglage..

Installez maintenant la bobine et le régulateur à un endroit adéquat,( la ou était l'ancienne par exemple) sans oublier avant de les serrer , d'intercaler sous une des vis le fil de masse ,faites passer le nouveau faisceau le long du cadre en le fixant avec les colliers fournies et en le faisant arriver à la bobine et au régulateur. Faites attention qu'il ne puisse pas en frottant se détériorer.

La prise n'est pas monte en bout des câbles de manière à faciliter leur passage .Lorsque ceux ci sont installés il vous faut alors les encliqueter dans la prise ,ne vous trompez pas, prenez votre temps :le rouge va sur le rouge et le blanc sur le blanc. Une fois encliqueté les prises sont indémontables

	rouge sur rouge ,
	blanc sur jaune
	marron sur marron

*	. schéma ,73IK102 pour regulateur 102
	Puis viens la masse ... .	... à brancher du support du régulateur au répartiteur de masse sinon ,pas d'éclairage .
	Les nouveaux régulateurs Type 102 ref :73 00 799 50 remplace la combinaison des anciens régulateurs 95 22 699 06 avec le condensateur 70 22 000 00 il permet le fonctionnement d'une centrale clignotante et de tout équipement nécessitant un courant continu, sans avoir de batterie
*		avec régulateur 102: les deux fils noirs reliés aux deux fils noirs du générateur le fil rouge est l'alimentation 12 volts continu du faisceau de la moto le marron à la masse
^*	Le fil bleu/blanc de la bobine	... . est le fil d'arrêt moteur, mis à la masse l'allumage est coupe. Il est à relié au bouton poussoir d'arrêt moteur ou au fil qui coupait le moteur à l'origine. Pour un premier test il est recommande de ne pas le brancher afin d'éviter une erreur de câblage, prévoyez de passer une vitesse pour couper le moteur
		si vous utilisez un relais (uniquement avec option batterie) le fil marron ,bornes 87a et 86 à lamasse le fil noir borne 85 au plus après contact le fil bleu au fil bleu du boitier d'avance
*	Le câble haute tension	..est vissé dans la bobine puis installez le capuchon en caoutchouc par dessus. N'utilisez que le câble fourni ,n'allez pas utilisez d'anciens câbles ou des "super câbles fortes puissance". Profitez en pour changer la bougie (pas de bougies avec préfixe R style: BR ou WR) et l' antiparasite (0 à 2 Kohm max)

IMPORTANT

	Les systèmes d'allumage génèrent de la haute tension .Avec nos bobines une tension de 40.000 volts est atteinte. C'est pourquoi en cas de conditions défavorables cela peu provoquer non seulement des brûlures électriques mais aussi des problèmes cardiaques, c'est pourquoi il est toujours recommande d'être suffisamment éloigne de l'électrode et des câbles hautes tensions et en cas d'essai de toujours veiller a ce que la bougies soit bien relie a la masse de manière a évacuer le courant
#	Apres le montage bien s'assurer que les vis de maintien du stator et du capteur sont bien serres!
#	Avant d'incriminer l'allumage:. penser a contrôler tout le reste, toutes nos pièces sont contrôlé avant l'envoi. N'essayez en aucun cas de mesurer une quelconque tension sur la bobine vous ne feriez que détruire ou bien l'appareil ou bien l'allumage. Prenez particulièrement attention a réaliser une bonne masse
#	Ne pensez surtout pas que l'étincelle est faible ,plus l'allumage et les bougies sont bonnes plus l'étincelle est fine et bien bleue. Les allumages classiques ne donnent avec 10 000 volt que très peu d'énergie et une étincelle jaune et épaisse , l'allumage électronique avec 40 000 volts donne une étincelle fine et dense .
#	Le rotor doit atteindre une certaine vitesse avant de produire une étincelle ,c'est pourquoi une rotation lente (action du kick a la main) ne produit pas d'étincelle .
#	Attention en cas d'allumage double si une bougie est débranchée l'autre ne marche pas
#	Ne jamais faire de soudure électrique sans débrancher complètement tout l'allumage
#	L'électronique est sensible au inversion de polarité aussi toujours bien contrôler le sens de montage de la batterie.
#	Faites attention en installant le rotor de ne pas abîmer les masses magnétiques de même évitez tout coups porte sur le rotor
#	N'utilisez aucun antiparasite d'une résistance de plus de 5 Kohms.
