Powerdynamo
redonne vie et lumière à vos anciennes |
|
KDX175/250,KX500 platine 110 mm 1980-1982 rotor 1.1
kg |
Système 7301 79900 |
Version
17.02.2006
|
IMPORTANT: |
Lisez absolument toute la documentation avant de vous
lancer dans l'installation ou d'effectuer des modifications. |
Au cas ou vous n'ayez pas les connaissances
suffisantes faites appel à un professionnel ,vous y gagnerez en temps et
en argent et ne risquerez pas de détruire le système voir même la moto. |
|
|
Pour enlever le nouveau rotor vous utiliserez l'extracteur non fourni M27x1,25 (Teil 99 99 799 00).
Attention: ben cas d'utilisation d'un
autre moyen vous détruirez les aimants et la garantie ne jouera pas!
|
|
Vous avez reçu toutes
ces pièces vous pouvez remarquer
que le bobinage n'est pas serre sur sa platine ,de manière à ce que en
l'écartant l'accès au vis de fixation de la platine soit possible |

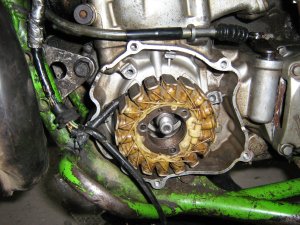

Installez vous confortablement et si possible avec la moto
sur une plateforme de manière a avoir un accès facile au volant magnétique. |
|
Desserrez et enlevez tout les fils qui
arrivent à la bobine et au volant magnétique.
Enlevez aussi la clavette sur le cône de la queue de vilebrequin ,elle ne
vous serviras plus à rien et si vous la laissez vous ne pourrez pas monter
le nouveau rotor.
Enlevez
les trois vis M6 de maintien du bobinage et écartez le légèrement du support
de manière à avoir accès aux vis de fixation de la plaque de base. Attention
en faisant cela de ne pas abîmer le vernis d'isolation du bobinage.
Installez maintenant la couronne métallique et la plaque support en
aluminium à la place des anciennes bobines sur le bloc-moteur. Bloquez les à
l'aide des trois vis de M4x10 fournies. Attention de ne pas pincer le
faisceau ! |
|
|
enlevez la clavette elle ne vous servira plus |
|
Regardez le nouveau stator vous y voyez à gauche
(sur la photo) un point rouge, c'est un des repères de réglages du point
d'avance. Si vous devez démonter le bobinage complètement de son
support alors il vous faudrait le remonter exactement à la même place qu'il
occupait sur le support :faites des repères !
Installez maintenant la plaque support en
aluminium à la place des anciennes bobines sur le bloc-moteur. Bloquez les à
l'aide des trois vis fournies, pas d'autres. Attention de ne pas pincer le
faisceau !

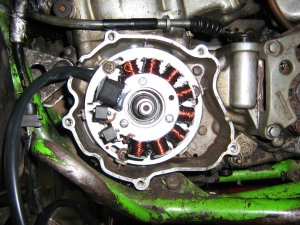

Installez maintenant le bobinage sur son
support (voir la photo), le bobinage doit reposer bien à fond sur le support
,si vous avez l'impression qu'il ne s'enfonce pas bien à fond alors un câble
est coincé dessous ,n'insistez pas et contrôlez votre montage! |
|
|
Assurez vous que le rebord du support bobinage repose bien à plat sur la
plaque de base, sinon le bobinage est de travers et le rotor viendra le
détruire au premier tour moteur
Fixez le bobinage à l'aide de ses trois vis
|
Réglage de l'avance De manière à avoir une plus grande possibilité de
réglage de l'avance la clavette est supprimée, elle ne servait qu'à
simplifier le réglage et en aucun cas à tenir le rotor . |
|
Regardez le nouveau rotor ,sur son pourtour se trouve une marque ,c'est le
repère d'allumage ,il peu être judicieux de souligner celle ci avec un
feutre blanc de manière a bien la voir lors du réglage de l'avance
Enlevez la bougie et amenez le piston au point d'allumage (2 mm avant le
point mort haut). Pour tourner le moteur vous pouvez utiliser le rotor
,sans l'enfoncer a fond ou tout au moins sans le bloquer, profitez en
pour contrôler que le rotor ne touche nul part.
Tout en faisant attention de ne pas bouger le moteur qui se trouve au
point d'allumage enlevez le rotor et repositionnez le de manière à ce
que les repères soient en coïncidence , comme sur la photo.. Remettez la
rondelle de serrage d'origine et resserrez le rotor avec l'écrou d'origine. |

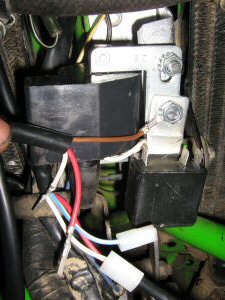

Installez maintenant la bobine et le régulateur à un endroit
adéquat, sans oublier avant de les serrer , d'intercaler sous une des vis
le fil de masse ,faites passer le nouveau faisceau le long du cadre en le
fixant avec les colliers fournies et en le faisant arriver à la
bobine et au régulateur. Faites attention qu'il ne
puisse pas en frottant se détériorer. |
|
La prise n'est pas monte en bout des câbles de manière à
faciliter leur passage .Lorsque ceux ci sont installés il vous faut alors
les encliqueter dans la prise ,ne vous trompez pas, prenez votre temps :le
rouge va sur le rouge et le blanc sur le blanc. Une fois encliqueté les
prises sont indémontables
| rouge sur rouge , |
| blanc sur jaune
|
| marron sur marron |
|
|
|
:Branchez les câbles comme indiqué sur le plan
73ik 102
|
*
|
Reliez maintenant les câbles sortant de
l'alternateur à la bobine,en insérant d'abord la prise en plastique
puis en poussant les câbles à l'intérieur jusqu'à sentir un déclic,ne vous
trompez pas le BLANC va sur le JAUNE et le ROUGE va sur le ROUGE et
le MARRON sur le MARRON ;une fois montée les câbles sont indémontables .
|
*
|
|
avec régulateur 102: les deux fils noirs reliés aux deux fils noirs du générateur
le fil rouge est l'alimentation 12 volts continu du faisceau de la
moto
le marron à la masse |
|
*
|
Puis viens la masse ... .
|
... à brancher du support du régulateur au
répartiteur de masse sinon ,pas d'éclairage . |
* |
le câble haute tension |
.... est vissé dans la bobine et il est préférable de le faire avant
de monter la bobine sur le cadre. Seul le câble fourni, doit être
utilisé, profitez en pour changer la bougie et l'antiparasite qui doit
avoir une résistance comprise entre 0 et 2 kilo Ohm
|
*
|
Enfin et avant d'essayer de démarrer, contrôlez tout votre
montage ,les connexions et le serrage des vis Au cas ou le système ne fonctionne pas immédiatement ,débranchez
d'abord le câble bleu de la bobine, pour être certain que vous avez bien
branché l'interrupteur de coupure moteur. Conseil pour
12 Volt:
a la suite du changement pensez a mettre une batterie 12 v si vous en
utilisez une et à changer toues les ampoules ,le klaxon lui peu rester en 6 volts
|
IMPORTANT
|
Les systèmes d'allumage génèrent de la haute tension .Avec nos
bobines une tension de 40.000 volts est atteinte. C'est pourquoi en
cas de conditions défavorables cela peu provoquer non seulement des
brûlures électriques mais aussi des problèmes cardiaques, c'est
pourquoi il est toujours recommande d'être suffisamment éloigne de
l'électrode et des câbles hautes tensions et en cas d'essai de toujours
veiller a ce que la bougies soit bien relie a la masse de manière a
évacuer le courant |
# |
Apres le montage bien s'assurer que les vis de maintien du stator et
du capteur sont bien serres! |
# |
Avant d'incriminer l'allumage:. penser a contrôler tout le
reste, toutes nos pièces sont contrôlé avant l'envoi. N'essayez en aucun
cas de mesurer une quelconque tension sur la bobine vous ne feriez que
détruire ou bien l'appareil ou bien l'allumage. Prenez particulièrement
attention a réaliser une bonne masse |
# |
Ne pensez surtout pas que l'étincelle est faible ,plus l'allumage et
les bougies sont bonnes plus l'étincelle est fine et bien bleue. Les
allumages classiques ne donnent avec 10 000 volt que très peu d'énergie et
une étincelle jaune et épaisse , l'allumage électronique avec 40 000 volts
donne une étincelle fine et dense . |
# |
Le rotor doit atteindre une certaine vitesse avant de
produire une étincelle ,c'est pourquoi une rotation lente (action du kick
a la main) ne produit pas d'étincelle . |
# |
Attention en cas d'allumage double si une bougie est débranchée
l'autre ne marche pas |
# |
Ne jamais faire de soudure électrique sans débrancher
complètement tout l'allumage |
# |
L'électronique est sensible au inversion de polarité aussi
toujours bien contrôler le sens de montage de la batterie. |
# |
Faites attention en installant le rotor de ne pas abîmer les masses
magnétiques de même évitez tout coups porte sur le rotor |
# |
N'utilisez aucun antiparasite d'une
résistance de plus de 5 Kohms. |
|
