pour le câblage reportez vous maintenant au schéma
électrique71ir12
soit: |
|
* |
La prise n'est pas monte en bout des câbles de manière à faciliter
leur passage .Lorsque ceux ci sont installés il vous faut alors
les encliqueter dans la prise ,ne vous trompez pas, prenez votre temps
:le rouge va sur le rouge et le blanc sur le blanc. Une fois encliqueté
les prises sont indémontables |
|
|
.La prise n'est pas monte en bout des câbles de manière à
faciliter leur passage .Lorsque ceux ci sont installés il vous faut
alors les encliqueter dans la prise ,ne vous trompez pas,
prenez votre temps :le rouge va sur le rouge et le blanc sur le
blanc. Une fois encliqueté les prises sont indémontables..
 | blanc sur blanc |
| rouge sur rouge
|
|
|
Si vous vous êtes trompé er que vous deviez démonter
de nouveau la prise alors utilisez pour cela un trombone et à
l'aide d'une des branches enfoncée dans le prise dégagez le cliquet
et tirez sur le fil . |
|

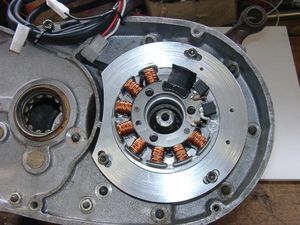

Le fil marron de l'alternateur avec cosse plate
ronde est branché sur le support de la bobine (masse) .Sans cette
liaison le système ne fonctionne pas ,ne vous contentez pas de la
masse du cadre . . |
|
* |
|
Le nouveau régulateur est équipé d'une prise 6 broches ,une
prise est livrée avec le système, permettant d'installer les
différents fils . |
|
* |
Les deux fils noirs sortant de l'alternateur
... |
...viennent sur les bornes 1/4 du nouveau
régulateur, dans n'importe quel sens . |
| *
|
Le fil marron avec cosse plate ronde ... |
... relie la borne 3 du régulateur avec la masse ou
le moins batterie attention à l'inversion avec le + ,le module
serait alors détruit |
| *
|
Le fil rouge avec cosse ronde plate ... |
... relie la borne 5 du régulateur avec la
borne + de la batterie ou la borne de la boite à fusibles sur
laquelle arrivait l'ancien câble de la dynamo ( borne 51 ). |
| Assurez vous de bien avoir entre
la batterie et l'utilisation un fusible de 08 ampères ,si vous avez
un fusible plus fort alors changez le impérativement |
|
* |
Le fil vert/rouge ,borne 6 du
régulateur ... |
.. est pour le branchement du contrôle de charge
(voyant), sans batterie il ne sert à rien |
| *
|
Le câble bleu de la bobine
Mis à la masse ,le moteur s'arrête !
Conseil:
En cas de problèmes de démarrage, tout d'abord débrancher ce
fil. La plupart du temps le problème est résolu et la panne doit
être cherchée dans le contacteur . |
Variante avec interrupteur additionnel :
Le relais n'est pas monté . Le fil bleu (/blanc) de la bobine doit être relié par
l'intermédiaire d'un interrupteur (bouton poussoir ) à la masse, par
exemple au guidon.
|
Avec batterie:
Reliez le fil marron du relais (borne 87a et 86)avec la cosse plate
ronde de masse. Amener le long fil noir du relais (borne 85) à un
plus après contact câ (borne 15 ou 54 sur les motos allemandes)
. Reliez le fil bleu de la borne 30 du relais au fil bleu de la bobine .Au
cas ou vous auriez un problème de batterie vous pourriez alors
rouler en le débranchant ,mais attention le moteur ne s'arrêterais plus
sauf à le relier de nouveau à la masse |
| brochage du relais : |
 |
|
Le fil marron des bornes 87a et 86 vient à la masse Le noir va
au contacteur à clef (+ contact) |
| *
|
Le câble de haute
tension (bougie)
...
S'il vous plait n'utilisez que le câble fourni
et rien d'autre .Vous risqueriez de detruire le systeme |
.... vissez le dans la bobine et protégez l'entrée avec le
capuchon en caoutchouc fourni ,faites le si possible avant
l'installation de la bobine ,c'est plus facile .
|
Profitez en alors pour changer ,et la
bougie et l'antiparasite (0-2 Kohm max).
N'utilisez pas de
bougies avec résistance incorporée (préfixe R chez NGK)
|
|
* |
Enfin avant de démarrer et avant le premier essai
,contrôlez de nouveau tout le montage posément en recherchant tout
ce qui pourrait amener une panne . N'oubliez pas de remplacer les
ampoules par du 12 volts, le klaxon lui peu rester et ne nécessite
juste qu'un réglage . |
| *
|
IMPORTANT: N'oubliez pas qu'en
cas de rectification du vilebrequin ,le rotor s'enfoncerait trop
profondément et viendrait détruire le bobinage, dans ce cas appelez
nous nous vous fourniront un autre rotor .
|
