maico 250B

vous avez besoin des outils suivants

	tournevis cruciforme n° 1 et 2
	clef 6 pans intérieure 4 et 5mm
	clef plate 8
	clef coude ou douille de 11

Pour le démontage du nouveau rotor n'utilisez que notre extracteur M 27 X 1.25 et rien d'autres . (fourni sur demande :10€)

En cas de destruction des aimants du rotor la garantie ne jouerai pas.

pour démonter l'ancien rotor vous avez besoin d'un extracteur M8

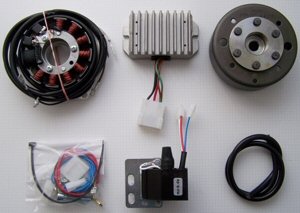

Vous devez avoir reçu toutes ces pièces

	le stator avec sa plaque de montage
	le rotor
	la bobine d´allumage et le câble haute tension

Installez vous confortablement et assurez vous que votre moto est stable sur sa béquille et que vous avez un accès facile à l'allumage. Vider le réservoir puis retirer le de la moto.

Dans un premier temps enlevez l'ancien allumage

Déposez le couvercle d'alternateur.
Enlever le rotor. Pour ca vous avez besoin d'un extracteur. Débranchez tout les fils et éloignez les de la moto, sans les couper..

Desserrer les vis de maintien du stator et enlevez le.

Débrancher les fils de la bobine et retirez la, de même débrancher les fils d'arrivée aux rupteurs.
enlevez aussi la clavette ,elle ne vous servira plus à rien.

Agrandissez le passage du faisceau d'origine (3 mm sur le cote et 1 mm en profondeur) .

Installez la nouvelle platine à la place de l'ancienne .

Contrôlez que le faisceau ne soit pas pincé dans l'ouverture

Vissez la nouvelle platine à l'aide des 3 vis M6 fournies.

Faites courir le faisceau le long du moteur jusqu'à l'ouverture d'origine en insérant un passe câble pour éviter les projections d'eau .

Regardez le nouveau stator vous y voyez à gauche de la premier bobine cuivre (sur la photo) un repère (entoure de rouge), c'est un des repères de réglage de l'allumage .

Regardez le nouveau rotor ,sur son pourtour se trouve une marque ,c'est le repère d'allumage ,il peu être judicieux de souligner celle ci avec un feutre blanc de manière a bien la voir lors du réglage de l'avance

Enlevez la bougie et amenez le piston au point d'allumage ( à peu près à 3 mm avant PMH ).
Vous pouvez aussi utiliser le rotor pour tourner le moteur. Enlevez le rotor sans changer la position du vilebrequin
Avec le moteur en position d'allumage installez le rotor de nouveau en faisant attention de mettre en coïncidence les deux repères (rotor et stator).
Surveillez qu'en serrant le rotor (vis M8 x 30) les positions du rotor et du vilebrequin ne varient pas sinon il vous faut enlevez le rotor et recommencez le réglage..ATTENTION : Il peu arriver que lorsque le vilebrequin a été rectifiés le rotor aille trop loin et vienne toucher le bobinage (bobine noire) ,dans ce cas ne montez pas le rotor et appelez nous en cas de non observation de cette consigne et de destruction du stator ,la garantie ne jouerait pas.

Installez maintenant la bobine et le régulateur à un endroit adéquat,( la ou était l'ancienne par exemple) sans oublier avant de les serrer , d'intercaler sous une des vis le fil de masse ,faites passer le nouveau faisceau le long du cadre en le fixant avec les colliers fournies et en le faisant arriver à la bobine et au régulateur. Faites attention qu'il ne puisse pas en frottant se détériorer.

:Branchez les câbles comme indiqué sur le plan DC = 71 ik 12 régulateur 102 71 ik 102
*	Reliez maintenant les câbles sortant de l'alternateur à la bobine,en insérant d'abord la prise en plastique puis en poussant les câbles à l'intérieur jusqu'à sentir un déclic,ne vous trompez pas le BLANC va sur le BLANC et le ROUGE va sur le ROUGE une fois montée les câbles sont indémontables . Le câble marron avec cosse ronde, plate est relié à la masse de la bobine ,sans cette connexion le système ne fonctionne pas. Le fil bleu/blanc, fil d'arrêt moteur ,mis à la masse l'allumage se coupe vous devrez le relier à un bouton poussoir de mise à la masse .
*		Régulateur DC Courant continu pour batterie les deux câbles noirs sortant du générateur viennent sur les bornes 1 et 4 du régulateur, dans n'importe quel sens.
*	le câble marron seul avec cosse plate ronde à un bout	... va d'un coté à la borne 3 du régulateur et de l'autre, ou bien à la masse de la batterie (borne -),ou bien à la masse du cadre de la moto. Une bonne masse est indispensable (rondelle éventail sous la cosse, mis à nu du métal avec du papier de verre)
*	le câble rouge seul avec cosse ronde plate à un bout	...va sur la borne 5 du régulateur d'un coté et de l'autre soit au + de la batterie si possible au travers du contacteur de manière à couper l'alimentation lorsque la moto ne fonctionne pas soit au faisceau électrique pour l'alimentation + 12 volts de la moto....
*	le câble vert/rouge du régulateur	.... est le contrôle de charge et n'est utilisé qu'en cas de fonctionnement avec batterie .


*		avec régulateur 102 les deux fils noirs reliés aux deux fils noirs du générateur le fil rouge est l'alimentation 12 volts continu du faisceau de la moto le marron à la masse
*	Puis viens la masse ... .	... à brancher du support du régulateur au répartiteur de masse sinon ,pas d'éclairage .
*	le câble haute tension	.... est vissé dans la bobine et il est préférable de le faire avant de monter la bobine sur le cadre. Seul le câble fourni, doit être utilisé, profitez en pour changer la bougie et l'antiparasite qui doit avoir une résistance comprise entre 0 et 2 kilo Ohm
*	Enfin et avant d'essayer de démarrer, contrôlez tout votre montage ,les connexions et le serrage des vis Au cas ou le système ne fonctionne pas immédiatement ,débranchez d'abord le câble bleu de la bobine, pour être certain que vous avez bien branché l'interrupteur de coupure moteur. Conseil pour 12 Volt: a la suite du changement pensez a mettre une batterie 12 v si vous en utilisez une et à changer toues les ampoules ,le klaxon lui peu rester en 6 volts

IMPORTANT

	Les systèmes d'allumage génèrent de la haute tension .Avec nos bobines une tension de 40.000 volts est atteinte. C'est pourquoi en cas de conditions défavorables cela peu provoquer non seulement des brûlures électriques mais aussi des problèmes cardiaques, c'est pourquoi il est toujours recommande d'être suffisamment éloigne de l'électrode et des câbles hautes tensions et en cas d'essai de toujours veiller a ce que la bougies soit bien relie a la masse de manière a évacuer le courant
#	Apres le montage bien s'assurer que les vis de maintien du stator et du capteur sont bien serres!
#	Avant d'incriminer l'allumage:. penser a contrôler tout le reste, toutes nos pièces sont contrôlé avant l'envoi. N'essayez en aucun cas de mesurer une quelconque tension sur la bobine vous ne feriez que détruire ou bien l'appareil ou bien l'allumage. Prenez particulièrement attention a réaliser une bonne masse
#	Ne pensez surtout pas que l'étincelle est faible ,plus l'allumage et les bougies sont bonnes plus l'étincelle est fine et bien bleue. Les allumages classiques ne donnent avec 10 000 volt que très peu d'énergie et une étincelle jaune et épaisse , l'allumage électronique avec 40 000 volts donne une étincelle fine et dense .
#	Le rotor doit atteindre une certaine vitesse avant de produire une étincelle ,c'est pourquoi une rotation lente (action du kick a la main) ne produit pas d'étincelle .
#	Attention en cas d'allumage double si une bougie est débranchée l'autre ne marche pas
#	Ne jamais faire de soudure électrique sans débrancher complètement tout l'allumage
#	L'électronique est sensible au inversion de polarité aussi toujours bien contrôler le sens de montage de la batterie.
#	Faites attention en installant le rotor de ne pas abîmer les masses magnétiques de même évitez tout coups porte sur le rotor
#	N'utilisez aucun antiparasite d'une résistance de plus de 3 Kohms.
