MF 125 1700g

Powerdynamo redonne vie et lumière à vos anciennes

Systeme 78 59 6 volts 18 watts sans regulateur pour ADLER M100 et ARDIE MF1125 rotor 1700 g	Version 20.04.2009
alternateur 12 volts couplé avec un allumage électronique ,pouvant fonctionner même sans batterie Plus d'usure de pièces mécanique ,pas de déréglage et une haute tension de 40 000 volts aux bougies au lieu de 15000.

IMPORTANT:	Merci de bien vouloir lire attentivement et intégralement ce guide avant de vous lancer dans l'installation ou d'effectuer des modifications. Faites attention aux instructions du système. Faites attention que les valeurs que nous vous donnons pour nos systèmes correspondent bien à votre moteur. Un mauvais réglage de l’avance peu détruire tout ou partie de votre moteur et même dans certains cas provoquer des blessures corporelles: retour de kick par exemple. Au premier démarrage, soyez prudent et n’hésitez pas à revoir le réglage de l’avance s’il vous semble inadéquat.
	Au cas ou vous n'ayez pas les connaissances suffisantes faites appel à un professionnel. Vous y gagnerez en temps et en argent et ne risquerez pas de détruire le système voir même la moto. Une mauvaise installation peut endommager le nouveau système ainsi que la moto. ATTENTION : nos systèmes électroniques peuvent ne pas être compatibles avec d'autres systèmes électroniques embarqués tel que allumages électroniques d'autres marques , portables ,GPS etc...et de ce fait aucune responsabilité de notre part ne pourrait être engagé en cas d'éventuelles détériorations dus aux branchements avec nos systèmes.
	Avant de commander un produit neuf de notre entreprise, nous vous invitons a consulter notre documentation (notamment la rubrique "Vous avez reçu toutes ces pièces"), afin de savoir quelles sont les pièces qui le composent. Et si une pièce souhaité n´est pas dans le pack, il faut la commander en supplément (c´est très souvent l'extracteur).
	Nous déclinons toutes responsabilités en cas d´anomalies ou autres dommages infligés au rotor suite a la mauvaise application de composants.
Toujours vérifier l´emballage et le rotor	Les rotors sont très sensibles aux chocs (par exemple pendant le transport). Pour assurer sa qualité et éviter autant que possible les dommages, nous emballons nos produits soigneusement pour une meilleure protection. Si toutefois, un de nos produits arrive simplement emballé chez vous via un revendeur ou un livreur, merci de nous en tenir informé.
Toujours vérifier l´emballage et le rotor	Nous vous prions de bien vouloir examiner lors de chaque installation la qualité des aimants. S´ils sont bons, ils ne doivent pas bouger lorsque vous les serrez avec vos doigts. En effet, il arrive parfois qu´un rotor soit défectueux a la suite d´un choc et dans ce cas, les aimants sont mal fixés. Et si c´est le cas, cela pourrait causer de grave dégâts au système. De plus, faites attention que le rotor n´a pas attiré une quelconque pièce métallique (écrous etc.) sur les aimants lors du montage.

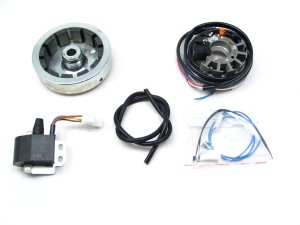

Vous avez reçu toutes ces pièces
vous pouvez remarquer que le bobinage n'est pas serre sur sa platine, de manière à ce que en l'écartant l'accès au vis de fixation de la platine soit possible

	Rotor
	stator pré monté avec sa prise
	bobine allumage / fil haute tension
	câble, vis
	relais

Pour enlever le nouveau rotor vous utiliserez un extracteur M27x1,25 (Teil 99 99 799 00).

Attention: en cas d'utilisation d'un autre moyen vous détruirez les aimants et la garantie ne jouera pas!

Installez vous confortablement et si possible avec la moto sur une plateforme de manière à avoir un accès facile au volant magnétique.

Retirez la batterie et toute les ampoules 6 volts puis retirez tous les câbles de la vieille dynamo, du régulateur et des bobines d'allumage et enlevez ces pièces

Enlevez aussi la clavette sur le cône de la queue de vilebrequin, elle ne vous servira plus à rien et si vous la laissez vous ne pourrez pas monter le nouveau rotor.

Installez la platine avec le stator sur le moteur et fixez la avec les 3 vis fournies, la grosse bobine noire est environ à 2 heures

faites attention qu'aucun câble ne soit pincés sous la platine et installer celle ci au milieu des lumières de manière à vous laisser une possibilité de réglage de l'avance

faites passer le faisceau comme celui d'origine

regardez le nouveau stator vous y voyez un repère (demi rond) c'est un des repères d'allumage (cercle rouge sur la photo)

Regardez le rotor vous y trouvez un repère gravé ,lorsque les deux repères sont en face l'allumage se produit . .

Le régulateur d'origine est supprimé et remplacé par un fil

Enlevez la bougie et amenez le piston au point d'allumage ( 3.5 mm avant PMH ) Pour tourner le moteur vous pouvez utiliser le rotor, sans l'enfoncer a fond ou tout au moins sans le bloquer,

Tout en faisant attention à ne pas bouger le moteur qui se trouve au point d'allumage, enlevez le rotor et repositionnez-le de manière à ce que les repères soient en coïncidence .

serrez le rotor avec la vis d'origine sans oublier la rondelle dessous

faites un tour moteur et contrôlez la bonne position des repères ,sinon recommencez le réglage

Reliez maintenant les câbles sortant de l'alternateur à la bobine, en insérant d'abord la prise en plastique puis en poussant les câbles à l'intérieur jusqu'à sentir un déclic, ne vous trompez pas le BLANC va sur le BLANC et le ROUGE va sur le ROUGE une fois montée les câbles sont indémontables . Le câble marron avec cosse ronde, plate est relié à la masse de la bobine ,sans cette connexion le système ne fonctionne pas.

:Branchez les câbles comme indiqué sur le plan 73 ik 788

Le fil bleu/blanc, fil d'arrêt moteur ,mis à la masse l'allumage se coupe vous devrez le relier à un bouton poussoir de mise à la masse .

le câble haute tension

.... est vissé dans la bobine et il est préférable de le faire avant de monter la bobine sur le cadre. Seul le câble fourni, doit être utilisé, profitez en pour changer la bougie et l'antiparasite qui doit avoir une résistance comprise entre 0 et 2 kilo Ohm

Enfin et avant d'essayer de démarrer, contrôlez tout votre montage ,les connexions et le serrage des vis Au cas ou le système ne fonctionne pas immédiatement ,débranchez d'abord le câble bleu de la bobine, pour être certain que vous avez bien branché l'interrupteur de coupure moteur. Conseil pour 12 Volt:
a la suite du changement pensez a mettre une batterie 12 v si vous en utilisez une et à changer toues les ampoules ,le klaxon lui peu rester en 6 volts

Enfin avant d'installer la batterie et démarrer, tout contrôler calmement et posément en s'aidant du schéma électrique. Pensez aussi à passer les lampes à incandescence de 6 à 12 Volt. Pensez aussi maintenant que vous avez besoin d'une batterie de 12V.(si vous en utilisez une) Sachez que dans la plupart des cas, les problèmes que vous pouvez rencontrer sont liés à un disfonctionnement du câble bleu/blanc.

IMPORTANT: N'oubliez pas qu'en cas de rectification du vilebrequin ,le rotor s'enfoncerait trop profondément et viendrait détruire le bobinage, dans ce cas appelez nous nous vous fourniront un autre rotor .

	Informations importantes liées a la sécurité en entreprise
#	Merci de bien vouloir observer et respecter les consignes de sécurité prescrites par le fabriquant de moto ainsi que celles liées à la sécurité en entreprise.
#	Les systèmes d'allumage génèrent de la haute tension .Avec nos bobines une tension de 40.000 volts est atteinte. C'est pourquoi en cas de conditions défavorables cela peu provoquer non seulement des brûlures électriques mais aussi des problèmes cardiaques, c'est pourquoi il est toujours recommande d'être suffisamment éloigne de l'électrode et des câbles hautes tensions et en cas d'essai de toujours veiller a ce que la bougies soit bien relie a la masse de manière a évacuer le courant.
#	Après l´installation, vérifiez bien que tous les éléments du stator sont bien serrés. Si ce n´est pas le cas, les pièces vont vibrer libre et endommager l´ensemble. Lors du pré montage, nous posons simplement les vis, aucun serrage n´est effectué.
#	Avant d'incriminer l'allumage penser a contrôler tout le reste, Toutes nos pièces sont contrôlé avant l'envoi. N'essayez en aucun cas de mesurer une quelconque tension sur la bobine vous ne feriez que détruire ou bien l'appareil ou bien l'allumage. Prenez particulièrement attention a réaliser une bonne masse.
#	Si vous avez un dispositif avec la bobine d'allumage double, faites attention à certaines particularités de cette bobine. L'allumage ne fonctionne correctement que si les deux bougies sont bien connectées aux bobines. On ne peut donc pas déconnecter une bougie pour tester. Ssi cela est vraiment nécessaire, lorsque vous testez une partie, il faut que l'autre soit reliée à la masse. Et là, on constate que le circuit est comme une bobine d'allumage avec une seule sortie (cf en haut). Si sur une partie, le courant électrique ne passe pas, plus rien ne va et le système cherchera la masse au plus près. Et dans ce cas, vous crâmez votre bobine d'allumage. D'où la nécessité d'avoir deux bobines, deux sorties et deux bougies.
#	Ne pensez surtout pas que l'étincelle est faible, plus l'allumage et les bougies sont bonnes plus l'étincelle est fine et bien bleue. Les allumages classiques ne donnent avec 10 000 volt que très peu d'énergie et une étincelle jaune et épaisse, l'allumage électronique avec 40000 volts donne une étincelle fine et dense. L´unité rotor doit atteindre une certaine vitesse avant de produire une étincelle, c'est pourquoi une rotation lente (action du kick a la main) ne produit pas d'étincelle.
#	Ne jamais faire de soudure électrique sans débrancher complètement tout l'allumage.
#	Le système électronique est sensible à l´inversion des pôles. C´est pourquoi il est impératif de toujours vérifier après usage, que les fils et raccords à la batterie sont correctes. L´inversion des pôles et les courts-circuits détruisent le régulateur et la parties d´allumage. La règle veut que l´on câble les fils couleur par couleur. Il ne faut pas mélanger. Et s´il y a des exeptions, elles seront mentionnées dans le guide d´instructions.
#	Lors du montage du rotor, faites bien attention à ne pas endommager les aimants. Evitez aussi les chocs directs avec le rotor. Lors du transport, ne mettez jamais le stator dans le rotor afin d´éviter tout endommagements. Vous pouvez consulter conditions d´expédition.
#	N´utilisez pas un antiparasite avec une résistance supérieure à 5kOhm. Pensez aussi qu´un antiparasite vieux et usé voit sa résistance augmenter. Si un moteur ne démarre qu´à froid, il y a de grandes chances que ce soit justement l´antiparasite qui est défectueux. Et afin d´éviter tout problème avec l´antiparasite, nous vous déconseillons fortement d´utiliser un câble condensateur (par exemple Nology).
#	Pensez toujours aussi à lubrifier légèrement le rotor pour ne pas qu´il rouille. Ce n´est pas grave mais c´est moins esthétique.
#	N´utilisez jamais un extracteur à griffe ou un marteau pour enlever le rotor. Cela peut abîmer et décoller les aimants. Vous devez seulement utiliser un extracteur à visser M27x1.25 (cf guide d´installation).
#	Si vous n´utilisez pas votre moto pendant un certains temps, pensez à enlever la batterie afin d´éviter qu´elle ne se décharge. Malgré tout, vous pourrez constater qu´elle s´est tout de même un peu déchargée, mais c´est normal.
#	Suivez tout ces conseils mais ne vous laissez pas démoraliser. Des milliers de client utilisent déjà nos allumages sans problèmes. *Pour le plaisir de conduire!*
