MR6



	Powerdynamo redonne vie et lumiere à vos anciennes

Guide d´installation pour System 76 03 799 102Minarelli MR6 50, 80ccm(1983),Kram-it 80 (1983/84), Accossato (1983 bis 1987), Ancilotti (1983 bis 1886), Tresoldi (1983 bis 1986), AIM (1983/84), Moto TM80 (1983)

Version 04.06.2015

IMPORTANT:	Merci de bien vouloir lire attentivement et intégralement ce guide avant de vous lancer dans l'installation ou d'effectuer des modifications. Faites attention aux instructions du système. Faites attention que les valeurs que nous vous donnons pour nos systèmes correspondent bien à votre moteur. Un mauvais réglage de l’avance peu détruire tout ou partie de votre moteur et même dans certains cas provoquer des blessures corporelles: retour de kick par exemple. Au premier démarrage, soyez prudent et n’hésitez pas à revoir le réglage de l’avance s’il vous semble inadéquat.
	Au cas ou vous n'ayez pas les connaissances suffisantes faites appel à un professionnel. Vous y gagnerez en temps et en argent et ne risquerez pas de détruire le système voir même la moto. Une mauvaise installation peut endommager le nouveau système ainsi que la moto. ATTENTION : nos systèmes électroniques peuvent ne pas être compatibles avec d'autres systèmes électroniques embarqués tel que allumages électroniques d'autres marques , portables ,GPS etc...et de ce fait aucune responsabilité de notre part ne pourrait être engagé en cas d'éventuelles détériorations dus aux branchements avec nos systèmes.
	Avant de commander un produit neuf de notre entreprise, nous vous invitons a consulter notre documentation (notamment la rubrique "Vous avez reçu toutes ces pièces"), afin de savoir quelles sont les pièces qui le composent. Et si une pièce souhaité n´est pas dans le pack, il faut la commander en supplément (c´est très souvent l'extracteur). Nous déclinons toutes responsabilités en cas d´anomalies ou autres dommages infligés au rotor suite a la mauvaise application de composants.
Toujours vérifier l´emballage et le rotor	Les rotors sont très sensibles aux chocs (par exemple pendant le transport). Pour assurer sa qualité et éviter autant que possible les dommages, nous emballons nos produits soigneusement pour une meilleure protection. Si toutefois, un de nos produits arrive simplement emballé chez vous via un revendeur ou un livreur, merci de nous en tenir informé.
Toujours vérifier l´emballage et le rotor	Nous vous prions de bien vouloir examiner lors de chaque installation la qualité des aimants. S´ils sont bons, ils ne doivent pas bouger lorsque vous les serrez avec vos doigts. En effet, il arrive parfois qu´un rotor soit défectueux a la suite d´un choc et dans ce cas, les aimants sont mal fixés. Et si c´est le cas, cela pourrait causer de grave dégâts au système. De plus, faites attention que le rotor n´a pas attiré une quelconque pièce métallique (écrous etc.) sur les aimants lors du montage.

Vous avez reçu toutes ces pièces
vous pouvez remarquer que le bobinage n'est pas serre sur sa platine, de manière à ce que en l'écartant l'accès au vis de fixation de la platine soit possible

	Rotor
	stator pré monté avec sa prise
	bobine allumage / fil haute tension
	régulateur 102
	câble, vises L´extracteur ne fait pas partie du kit et doit être commandé séparément

Pour enlever le nouveau rotor vous utiliserez un extracteur M27x1,25 (Teil 99 99 799 00) non fourni dans le kit

Attention: en cas d'utilisation d'un autre moyen vous détruirez les aimants et la garantie ne jouera pas!

Installez vous confortablement et si possible avec la moto sur une plateforme de manière à avoir un accès facile au volant magnétique.

Retirez tous les câbles de la vieille dynamo, du régulateur et des bobines d'allumage et enlevez les pièces

Enlevez aussi la clavette sur le cône de la queue de vilebrequin, elle ne vous servira plus à rien et si vous la laissez vous ne pourrez pas monter le nouveau rotor.

Regardez le nouveau stator vous y voyez sur la coté un point rouge, c'est un repère de réglage du point d'avance.

Enlevez les trois vis M4 de maintien du bobinage et écartez le légèrement du support de manière à avoir accès aux vis de fixation de la plaque de base. Attention en faisant cela de ne pas abîmer le vernis d'isolation du bobinage.

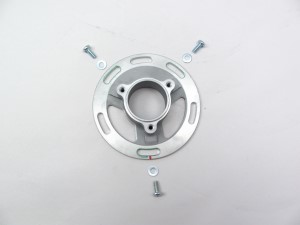

Installez maintenant la plaque support en aluminium à la place des anciennes bobines sur le bloc-moteur. Bloquez la, à l'aide des trois vis M4x12 fournies. Attention de ne pas pincer le faisceau !

(La photo montre un autre moteur)

Parce que le repère de réglage du point d'avance (un point rouge) n'est plus visible après installation du rotor, vous devrez employer un autre point de référence sur le moteur. Aussi nous vous recommandons de mettre un point rouge sur le carter dans le prolongement de celui sur le stator.

Installez maintenant le bobinage sur son support (voir la photo), a grosse bobine noire en direction de la sortie du câble.

Assurez vous que le rebord du support bobinage repose bien à plat sur la plaque de base, sinon le bobinage est de travers et le rotor viendra le détruire au premier tour moteur. Fixez le bobinage à l'aide de ses trois vis M4

Réglage de l'allumage

De manière à avoir une plus grande possibilité de réglage de l'avance, la clavette est supprimée, elle ne servait qu'à simplifier le réglage et en aucun cas à tenir le rotor.

Regardez le nouveau rotor, sur son pourtour se trouve une marque, c'est aussi un repère d'allumage, il peut être judicieux de souligner celui-ci avec un feutre blanc de manière à bien le voir lors du réglage de l'avance.

(La photo montre un autre moteur)

Enlevez la bougie et amenez le piston au point d'allumage (si vous n'avez pas d'informations constructeur ,alors 2 mm avant le point mort haut). Pour tourner le moteur vous pouvez utiliser le rotor, sans l'enfoncer a fond ou tout au moins sans le bloquer, profitez-en pour contrôler que le rotor ne touche nulle part.

(La photo montre un autre moteur)

Tout en faisant attention à ne pas bouger le moteur qui se trouve au point d'allumage, enlevez le rotor et repositionnez-le de manière à ce que les repères soient en concordance.

Remettez la rondelle de serrage d'origine et resserrez le rotor avec l'écrou d'origine.

Vérifiez que le rotor peut tourner librement et qu'il ne touche pas le bobinage.

Avant de placer le rotor sur le moteur, vérifiez que ses aimants n´ont pas attirés des vis ou d'autres pièces.

la nouvelle bobine et le régulateur à un endroit commode sur le cadre.

La prise n'est pas monte en bout des câbles de manière à faciliter leur passage .Lorsque ceux-ci sont installés il vous faut alors les encliqueter dans la prise ,ne vous trompez pas, prenez votre temps :le rouge va sur le rouge et le blanc sur le blanc. Une fois encliquetées les prises ne sont que difficilement démontable. C'est pourquoi vous devez d'abord faire passer vos fils avant de mettre les prises au bout.. Ensuite...

... Prenez la fiche femelle en plastique de la bobine avec les fils de couleurs rouge et blanc.

Encliquetez celle-ci avec les deux fiches mâles du stator (rouge et blanc). Attention à bien pousser jusqu´à entendre un déclic avec l´embout en plastique et soyez aussi bien attentif à la couleur des câbles: le rouge avec le rouge et le blanc avec le blanc.

:Branchez les câbles comme indiqué sur le plan 71 ik 102
*	Reliez maintenant les câbles sortant de l'alternateur à la bobine, en insérant d'abord la prise en plastique puis en poussant les câbles à l'intérieur jusqu'à sentir un déclic, ne vous trompez pas le BLANC va sur le BLANC et le ROUGE va sur le ROUGE une fois montée les câbles sont indémontables . Le câble marron avec cosse ronde, plate est relié à la masse de la bobine ,sans cette connexion le système ne fonctionne pas. Le fil bleu/blanc, fil d'arrêt moteur ,mis à la masse l'allumage se coupe vous devrez le relier à un bouton poussoir de mise à la masse .
*	Puis viens la masse ... .	... à brancher du support du régulateur au répartiteur de masse sinon ,pas d'éclairage .
		avec régulateur 102: les deux fils noirs reliés aux deux fils noirs du générateur le fil rouge est l'alimentation 12 volts continu du faisceau de la moto le marron à la masse
*	le câble haute tension	.... est vissé dans la bobine et il est préférable de le faire avant de monter la bobine sur le cadre. Seul le câble fourni, doit être utilisé, profitez en pour changer la bougie et l'antiparasite qui doit avoir une résistance comprise entre 0 et 2 kilo Ohm

#	Merci de bien vouloir observer et respecter les consignes de sécurité prescrites par le fabriquant de moto ainsi que celles liées à la sécurité en entreprise.
#	Les systèmes d'allumage génèrent de la haute tension .Avec nos bobines une tension de 40.000 volts est atteinte. C'est pourquoi en cas de conditions défavorables cela peu provoquer non seulement des brûlures électriques mais aussi des problèmes cardiaques, c'est pourquoi il est toujours recommande d'être suffisamment éloigne de l'électrode et des câbles hautes tensions et en cas d'essai de toujours veiller a ce que la bougies soit bien relie a la masse de manière a évacuer le courant.
#	Après l´installation, vérifiez bien que tous les éléments du stator sont bien serrés. Si ce n´est pas le cas, les pièces vont vibrer libre et endommager l´ensemble. Lors du prémontage, nous posons simplement les vis, aucun serrage n´est effectué.
#	Avant d'incriminer l'allumage penser a contrôler tout le reste, Toutes nos pièces sont contrôlé avant l'envoi. N'essayez en aucun cas de mesurer une quelconque tension sur la bobine vous ne feriez que détruire ou bien l'appareil ou bien l'allumage. Prenez particulièrement attention a réaliser une bonne masse.
#	Si vous avez un dispositif avec la bobine d'allumage double, faites attention à certaines particularités de cette bobine. L'allumage ne fonctionne correctement que si les deux bougies sont bien connectées aux bobines. On ne peut donc pas déconnecter une bougie pour tester. Ssi cela est vraiment nécessaire, lorsque vous testez une partie, il faut que l'autre soit reliée à la masse. Et là, on constate que le circuit est comme une bobine d'allumage avec une seule sortie (cf en haut). Si sur une partie, le courant électrique ne passe pas, plus rien ne va et le système cherchera la masse au plus près. Et dans ce cas, vous crâmez votre bobine d'allumage. D'où la nécessité d'avoir deux bobines, deux sorties et deux bougies.
#	Ne pensez surtout pas que l'étincelle est faible, plus l'allumage et les bougies sont bonnes plus l'étincelle est fine et bien bleue. Les allumages classiques ne donnent avec 10 000 volt que très peu d'énergie et une étincelle jaune et épaisse, l'allumage électronique avec 40000 volts donne une étincelle fine et dense. L´unité rotor doit atteindre une certaine vitesse avant de produire une étincelle, c'est pourquoi une rotation lente (action du kick a la main) ne produit pas d'étincelle.
#	Ne jamais faire de soudure électrique sans débrancher complètement tout l'allumage.
#	Le système électronique est sensible à l´inversion des pôles. C´est pourquoi il est impératif de toujours vérifier après usage, que les fils et raccords à la batterie sont correctes. L´inversion des pôles et les courts-circuits détruisent le régulateur et la parties d´allumage. La règle veut que l´on câble les fils couleur par couleur. Il ne faut pas mélanger. Et s´il y a des exeptions, elles seront mentionnées dans le guide d´instructions.
#	Lors du montage du rotor, faites bien attention à ne pas endommager les aimants. Evitez aussi les chocs directs avec le rotor. Lors du transport, ne mettez jamais le stator dans le rotor afin d´éviter tout endommagements. Vous pouvez consulter conditions d´expédition.
#	N´utilisez pas un antiparasite avec une résistance supérieure à 5kOhm. Pensez aussi qu´un antiparasite vieux et usé voit sa résistance augmenter. Si un moteur ne démarre qu´à froid, il y a de grandes chances que ce soit justement l´antiparasite qui est défectueux. Et afin d´éviter tout problème avec l´antiparasite, nous vous déconseillons fortement d´utiliser un câble condensateur (par exemple Nology).
#	Pensez toujours aussi à lubrifier légèrement le rotor pour ne pas qu´il rouille. Ce n´est pas grave mais c´est moins esthétique.
#	N´utilisez jamais un extracteur à griffe ou un marteau pour enlever le rotor. Cela peut abîmer et décoller les aimants. Vous devez seulement utiliser un extracteur à visser M27x1.25 (cf guide d´installation).
#	Si vous n´utilisez pas votre moto pendant un certains temps, pensez à enlever la batterie afin d´éviter qu´elle ne se décharge. Malgrès tout, vous pourrez constater qu´elle s´est tout de même un peu déchargée, mais c´est normal.
#	Suivez tout ces conseils mais ne vous laissez pas démoraliser. Des milliers de client utilisent déjà nos allumages sans problèmes. *Pour le plaisir de conduire!*
