        POWERDYNAMO REDONNE VIE ET LUMIÈRE A VOS ANCIENNES

systeme 70 70 999                             VERSION                        16.06.2010
SUPER FOX           MAXI 175

horizontal rule

Vous avez besoin des outils suivants:
bulletclef Allen 5 mm et 6 mm
bulletclef plate 10
bulletun extracteur adapte pour l'ancien rotor




pour enlever le rotor NORIS vous avez besoin d'un extracteur M8


Pour enlever le nouveau rotor il vous faut un extracteur M27x1,25.

Attention en cas d'utilisation d'un tournevis vous détruisez les aimants du rotor et la garantie ne joueras pas!



horizontal rule

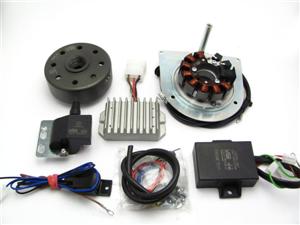

Vous avez reçu ces pièces:
bulletplaque de base pré montée
bulletRotor
bulletbobine
bulletcommande d'avance
bulletRégulateur
bulletRelais avec câble  marron, noir et  bleu
bullet4 vis, une rondelle en U
bulletCâbles rouge et marron
bullet2 Cosses



horizontal rule

Contrôlez d abord que votre NSU est bien stable et que vous avez un accès facile a l’alternateur
Enlevez la batterie de la moto. Maintenant c’est a vous de décider si vous gardez une batterie ou non .D’un point de vue technique le système peu très bien fonctionner sans batterie. Au cas ou vous avez des clignotants alors vous devrez monter un condensateur (20.000mF/16 V) à la place de la batterie . N'oubliez pas que vous  aurez désormais du 12 volts et n'oubliez pas de changer les ampoules,le klaxon lui peu rester.


Retirer l'alternateur et la bobine. Enlevez la clavette sur le cône du vilebrequin avec une pince. Elle n'est plus nécessaire! N'oubliez pas de le faire, autrement vous ne pourriez pas adapter le nouveau rotor correctement. Pas de crainte, la clavette n’a pas pour but de tenir le rotor sur le vilebrequin. Elle ne sert uniquement qu’a simplifie le montage et n’est plus nécessaire dans le nouveau système

horizontal rule

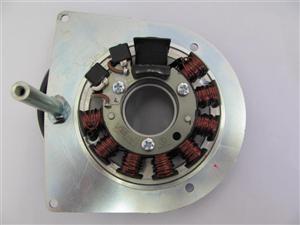

Regardez  maintenant la plaque support du stator et la bobine noire a peu près a 4h a cote vous y verrez un point rouge   C’est votre point de calage de l’allumage
ATTENTION:
Si vous devez démonter le stator de la plaque de base faites absolument des repères pour le remonter dans la même position

horizontal rule

 Regardez le nouveau rotor. Vous y  verrez un repère sur le pourtour extérieur c'est le point de calage pour l’allumage.
Il est utile de souligner la marque avec un feutre de couleur de manière à mieux la voir au moment du réglage

horizontal rule

 Installez maintenant le nouveau stator a la place de l’ancien (vis m6 x 20) en laissant une possibilité de réglage de celui ci d’un cote ou de l’autre (en mettant les vis au milieu des lumières ) La bobine noire doit se trouver environ à 1 h oo. Attention de ne pas endommager le stator

horizontal rule

Enlevez la bougie, et amenez le piston au point mort haut ( la plus haute position que le piston peu atteindre). Installez alors le rotor sans le serrer de manière a pouvoir vous en servir pour tourner le moteur au lieu d'utiliser le Kick.

Le moteur au point mort haut enlevez doucement le rotor (sans changer la position du vilebrequin) et replacez le de manière a avoir les repères en coïncidence l’un de l’autre

Le réglage de l’avance se fait automatiquement la seule chose importante pour vous est ce réglage de base.



horizontal rule

Serrer le rotor avec la vis M8 x 40 sans oublier la rondelle
Faites attention de ne pas bouger le vilebrequin ou le rotor car dans ce cas tout le réglage serait à refaire. Remonter la bougie dans la culasse

horizontal rule

Monter la nouvelle Bobine  à une place adéquate (ex sur la photo),cela peu être aussi dans un coffre laisser une des vis desserrés car il vous faudra a cet endroit amener un fil de masse


horizontal rule

 Il vous reste a installer le nouveau régulateur et le module d’avance électronique sur la machine

horizontal rule

vous pouvez par exemple installer la bobine dans un bac à batterie
Regardez le boitier d'avance avec les petits interrupteurs blanc ils sont réglé en usine pour votre moto ,contrôlez qu'ils soient bien dans cette position



Pour faciliter le passage du câble par des ouvertures étroites la prise de courant du câble conduisant au module d'avance électronique n'est pas installé sur la prise ,vous devez le faire en respectant strictement les couleurs
strictement blanc sur blanc et rouge sur rouge
Reliez maintenant les  câbles sortant de l'alternateur au module d’avance électronique, en  insérant d'abord la prise en plastique puis en poussant les câbles à l'intérieur jusqu'à sentir un déclic, ne vous trompez pas le BLANC va sur le BLANC et le ROUGE va sur le ROUGE une fois montée les câbles sont indémontables . Le câble marron avec cosse  ronde, plate est reliée à la masse de la bobine, sans cette connexion le système ne fonctionne pas.  schéma 91ir12 pour régulateur DC ou bien régulateur 102
Régulateur DC

les deux câbles noir venant du nouvel alternateur viennent sur les bornes 1et 4 du  nouveau régulateur dans n'importe quel sens car c'est du courant alternatif.



Le fils marron avec cosse ronde ... vient sur la borne 3 du régulateur et sur la masse de la moto ,sans cette liaison le système ne fonctionne pas .Ne vous contentez pas de reliez ces fils au cadre de la moto mais, bien directement aussi sur la partie métallique de la bobine
Puis vient la Masse ... du support du nouveau régulateur elle est reliée à la masse du cadre autrement l'éclairage ne fonctionne pas. Vous pouvez même visser ensemble le régulateur et la bobine sur le cadre, par exemple en dessous du réservoir.
Le fil rouge avec cosse ronde ....vient se brancher sur la borne 5 et sur le plus de la batterie ou si vous fonctionnez sans batterie sur les câbles d'alimentation du phare ,du feu arrière et du feu stop.


avec régulateur 102:

les deux fils noirs reliés aux deux fils noirs du générateur

le fil rouge est l'alimentation 12 volts continu du faisceau de la moto

 le marron à la masse

Le fil gris ou vert du module de commande ... est relié à la  borne unique sur la bobine

Le fil bleu/blanc du module de commande

fil d'arrêt moteur



SANS BATTERIE: le relais n'est pas utilisé, ...  . est le fil d'arrêt moteur, mis à la masse l'allumage est coupe. Il est à relié au bouton poussoir d'arrêt moteur ou au fil qui coupait le moteur à l'origine. Pour un premier test il est recommande de ne pas le brancher afin d'éviter une erreur de câblage, prévoyez de passer une vitesse pour couper le moteur

AVEC BATTERIE: reliez le fil marron du relais avec la masse. Amenez le long fil noir  du relais jusqu'au câble qui allait borne 15 de l'ancienne bobine et reliez les ensembles ...Reliez le fil bleu (borne 30 du relais) avec le bleu de la bobine. En cas de non démarrage commencez par le débrancher.
Le câble haute tension ..est vissé  dans la bobine puis installez le capuchon en caoutchouc par dessus. N'utilisez que le câble fourni ,n'allez pas utilisez d'anciens câbles ou des "super câbles fortes puissance".

Profitez en pour changer la bougie et l' antiparasite (0 à 2 Kohm max
..est vissé  dans la bobine puis installez le capuchon en caoutchouc par dessus. N'utilisez que le câble fourni ,n'allez pas utilisez d'anciens câbles ou des "super câbles fortes puissance".

Profitez en pour changer la bougie et l' antiparasite (0 à 2 Kohm max

#

conseils de sécurité importants et pratiques
# Les circuits d'allumage produisent de la haute tension ! Avec notre matériel jusque à 40.000 volts ! Ceci peut, si manipulé imprudemment, être non  seulement douloureux, mais aussi très dangereux pour les cœurs sensibles. Veuillez vous garder une distance sûre de l'électrode de votre bougie d'allumage et des câbles de haute tension débranchés. Si vous devez examiner la mise à feu d'étincelle, tenir l'antiparasite de bougie d'allumage solidement avec un bon matériel d´isolation.
# Après installation, vérifiez svp la fixation des vis de support de la sonde. Si la sonde devient lâche pendant la course, elle pourrait entrer en contact avec le rotor et sera détruite. Nous ne bloquons pas le capteur de manière à ce qu'il soit réglé par vous ,une fois ceci fait n'oubliez pas de le bloquer consciencieusement .
# Donnez au système fraîchement installé la chance de fonctionner, avant que vous ne commenciez à vérifier et examiner des valeurs, ou même plus mauvais avant que vous ne fassiez des changements.  Nos pièces ont été vérifiées avant la livraison. En tout cas, abstenez-vous de mesurer la bobine d'allumage. Vous risquez des dégât sur l'électronique intérieur. Considérez que votre carburateur et vos bougies d'allumage pourraient également être la raison du défaut de fonctionnement. L'expérience générale avec nos systèmes est que le carburateur doit être réajusté aux arrangements inférieurs. Si le système ne commence pas après assemblage, débranchez d'abord le fil bleu directement à la bobine d'allumage pour éliminer n'importe quel erreur dans les circuits de coupure. Vérifiez les prises de terre (châssis) soigneusement.

#

L'étincelle des circuits d'allumage classique avec environ 10 000 volts a  peu d'énergie et est donc jaune et épaisse (ce qui la rend très visible). L'étincelle de notre système est une étincelle d'énergie élevée avec jusqu'à 40.000 volts et donc très pointue (aiguille focalisé) dans la forme et bleu en couleurs. Ce qui la rend pas très visible. En outre, vous obtenez l'étincelle seulement en actionnant le moteur au kick  et non en faisant tourner le moteur doucement  votre main ,comme vous pourriez le faire sur les systèmes classiques.

#

Ne faites jamais de soudure électrique sur la moto sans débrancher complètement toute l'électronique.
# L'électronique est très sensible à l'inversion de polarité . Avant d'essayer  le système, vérifiez la polarité correcte de la batterie et du régulateur. L'inversion de  polarité  crée des courts-circuits et détruira le régulateur et  la bobine d'allumage. En  général, le câblage sera toujours couleur sur couleur. La, où les branchements ne sont pas couleur sur couleur ,c'est expressément indiqué.

#

Sur les systèmes avec des bobines d'allumage doubles (2 sorties)  pendant les essais d'un côté, l'autre doit etre est relié à une bougie ou mis à la terre. Autrement, il n'y aura aucune étincelle de chaque côté.
# N'utilisez pas d'antiparasite de bougie avec une résistance de plus de 5 Kilo-Ohms. Mieux, utilisez 1 ou 2 KOhm. Considérez que les antiparasite de bougie d'allumage vieillissent et augmentent la résistance interne. Si un moteur ne démarre  pas à chaud et seulement quand il est froid, un antiparasite de bougie d'allumage est défectueux et/ou la bougie d'allumage est mauvaise. Dans ce cas, vérifiez aussi les câbles  haute tension. N'employez jamais de câbles en fibre de carbone.
# Observez s.v.p. ces remarques, mais en même temps, n'ayez pas peur de l'installation. Rappelez-vous, avant vous des milliers d'autres clients ont  installé le système avec succès.
