POWERDYNAMO REDONNE VIE ET LUMIERE A VOS ANCIENNES |
doc pour systèmes OSSA 73 47 799 102-78
41 799 102-73 47 799 102-73 59 799 102-78 42 799 102-78 43 799 102-73 86 799
102
et MONTESA COTA 247 : 79 20 799 102 Version
08.10.2015 |
|
|
IMPORTANT: |
Lisez absolument toute la documentation avant de vous
lancer dans l'installation ou d'effectuer des modifications. |
Au cas ou vous n'ayez pas les connaissances
suffisantes faites appel à un professionnel ,vous y gagnerez en temps et
en argent et ne risquerez pas de détruire le système voir même la moto. |
|
Pour enlever le nouveau rotor vous utiliserez l'extracteur
non fourni
M27x1,25 (ref 99 99 799 00:10€).
Attention: ben cas d'utilisation d'un
autre moyen vous détruirez les aimants et la garantie ne jouera pas!
|
|

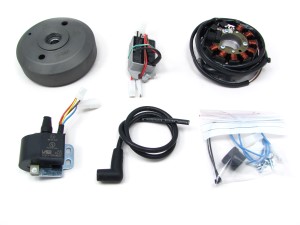

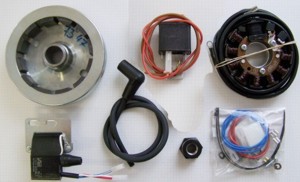

Vous avez reçu toutes
ces pièces vous pouvez remarquer
que le bobinage n'est pas serre sur sa platine ,de manière à ce que en
l'écartant l'accès au vis de fixation de la platine soit possible |

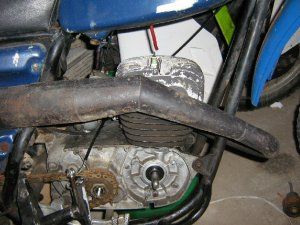

Installez vous confortablement et si possible avec la moto
sur une plateforme de manière a avoir un accès facile au volant magnétique. |
|

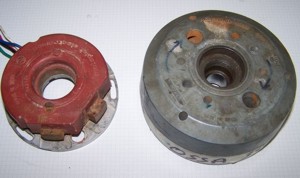

Desserrez et enlevez tout les fils qui
arrivent à la bobine et au volant magnétique.
Enlevez aussi la clavette sur le cône de la queue de vilebrequin ,elle ne
vous serviras plus à rien et si vous la laissez vous ne pourrez pas monter
le nouveau rotor.
|
|

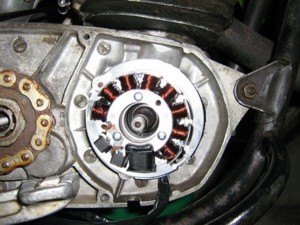

. Installez maintenant la
nouvelle platine sur le moteur et fixez la à l'aide des vis fournies . (voir la photo),
elle doit reposer bien à fond sur le support ,si vous avez l'impression qu'ellene s'enfonce pas bien à fond alors un câble
est coincé dessous ,n'insistez pas et contrôlez votre montage!
Assurez vous que le rebord du support bobinage repose bien à plat sur la
plaque de base, sinon le bobinage est de travers et le rotor viendra le
détruire au premier tour moteur
|
Réglage de l'avance De manière à avoir une plus grande possibilité de
réglage de l'avance la clavette est supprimée, elle ne servait qu'à
simplifier le réglage et en aucun cas à tenir le rotor . |
|

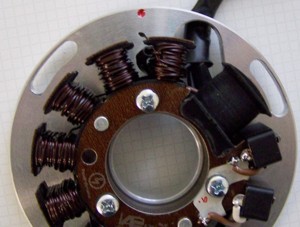

Regardez le nouveau stator vous y voyez en haut
(sur la photo) un point rouge, c'est un des repères de réglages
du point d'avance. Si vous devez démonter le bobinage complètement de son
support alors il vous faudrait le remonter exactement à la même place qu'il
occupait sur le support :faites des repères !
|
|
Enlevez la bougie et amenez le piston au point d'allumage (2
ou 3 mm
avant le point mort haut). Pour tourner le
moteur vous pouvez utiliser le rotor ,sans l'enfoncer a fond ou tout au
moins sans le bloquer, profitez en pour contrôler que le rotor ne touche
nul part.
Tout en faisant attention de ne pas bouger le moteur qui se trouve au
point d'allumage enlevez le rotor et repositionnez le de manière à ce
que les repères soient en coïncidence , comme sur la photo.. Remettez la
rondelle de serrage d'origine et resserrez le rotor avec l'écrou d'origine.
ATTENTION : Il peu arriver que
lorsque les vilebrequin ont été rectifiés le rotor aille
trop loin et vienne toucher le bobinage (bobine noire) ,dans ce cas
ne montez pas le rotor et appelez nous
en cas de non observation de cette consigne et de destruction du
stator ,la garantie ne jouerait pas. |
|
|
|

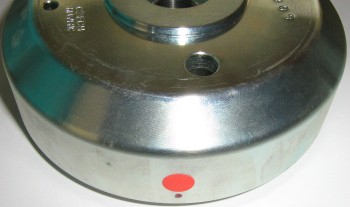

Regardez le nouveau rotor ,sur son pourtour se trouve une marque ,c'est le
repère d'allumage ,il peu être judicieux de souligner celle ci avec un
feutre blanc de manière a bien la voir lors du réglage de l'avance |
|
Installez maintenant la bobine et le régulateur à un endroit
adéquat,( la ou était l'ancienne)sans oublier avant de les serrer , d'intercaler sous une des vis
le fil de masse ,faites passer le nouveau faisceau le long du cadre en le
fixant avec les colliers fournies et en le faisant arriver à la
bobine et au régulateur. Faites attention qu'il ne
puisse pas en frottant se détériorer. |
|
|
|

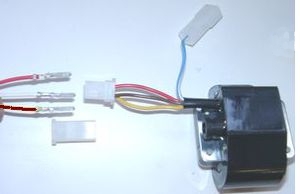

... Prenez la fiche femelle en plastique de la bobine avec les
fils de couleurs rouge, marron et jaune.
Encliquetez celle-ci avec les trois fiches mâles du stator
(rouge, blanc et jaune). Attention à bien pousser jusqu´à entendre
un déclic avec l´embout en plastique et soyez aussi bien attentif à
la couleur des câbles
| blanc du système d'allumage avec jaune de la bobine
|
| rouge avec rouge
|
| marron avec marron |
|
schéma 73IK102
|
* |
Reliez maintenant les câbles sortant de l'alternateur
à la bobine, en insérant d'abord la prise en plastique puis en
poussant les câbles à l'intérieur jusqu'à sentir un déclic, ne vous
trompez pas le BLANC va sur le JAUNE , le ROUGE va sur le ROUGE et le
MARRON sur le MARRON une fois
montée les câbles sont indémontables . Le câble marron avec cosse
ronde, plate est reliée à la masse de la bobine ,sans cette connexion le
système ne fonctionne pas. |
* |
Les nouveaux régulateurs
Type 102 ref :73 00 799 50
remplace la combinaison des anciens régulateurs
95 22 699 06 avec
le condensateur
70 22 000 00
il permet le fonctionnement d'une centrale clignotante et de tout
équipement nécessitant un courant continu, sans avoir de batterie |
|
avec régulateur 102:
les deux fils noirs reliés aux deux fils noirs du générateur
le fil rouge est l'alimentation 12 volts continu du faisceau de la
moto
le marron à la masse |
* |
reste le câble bleu/blanc de la bobine
|
.... est le câble d'arrêt du moteur et est relié au
bouton d'arrêt de la machine (mis à la masse ,le moteur s'arrête)
|
* |
Le câble haute tension |
..est vissé dans la bobine puis installez le
capuchon en caoutchouc par dessus. N'utilisez que le câble fourni
,n'allez pas utilisez d'anciens câbles ou des "super câbles fortes
puissance".
Profitez en pour changer la bougie et l' antiparasite (0 à 2 Kohm max |
* |
Enfin avant de monter la batterie ou de démarrer tout
contrôler calmement et posément en s'aidant du schéma électrique- Si
le système ne fonctionne pas ,tout d'abord débrancher le fil bleu de la
bobine, c'est généralement la que se situe le problème ,attention si le
moteur démarre vous ne pourrez plus l'arrêter au bouton aussi prévoyez
de passer une vitesse ou autre pour l'arreter. |
IMPORTANT
|
Les systèmes d'allumage génèrent de la haute tension .Avec nos
bobines une tension de 40.000 volts est atteinte. C'est pourquoi en
cas de conditions défavorables cela peu provoquer non seulement des
brûlures électriques mais aussi des problèmes cardiaques, c'est
pourquoi il est toujours recommande d'être suffisamment éloigne de
l'électrode et des câbles hautes tensions et en cas d'essai de toujours
veiller a ce que la bougies soit bien relie a la masse de manière a
évacuer le courant |
# |
Apres le montage bien s'assurer que les vis de maintien du stator et
du capteur sont bien serres! |
# |
Avant d'incriminer l'allumage:. penser a contrôler tout le
reste, toutes nos pièces sont contrôlé avant l'envoi. N'essayez en aucun
cas de mesurer une quelconque tension sur la bobine vous ne feriez que
détruire ou bien l'appareil ou bien l'allumage. Prenez particulièrement
attention a réaliser une bonne masse |
# |
Ne pensez surtout pas que l'étincelle est faible ,plus l'allumage et
les bougies sont bonnes plus l'étincelle est fine et bien bleue. Les
allumages classiques ne donnent avec 10 000 volt que très peu d'énergie et
une étincelle jaune et épaisse , l'allumage électronique avec 40 000 volts
donne une étincelle fine et dense . |
# |
Le rotor doit atteindre une certaine vitesse avant de
produire une étincelle ,c'est pourquoi une rotation lente (action du kick
a la main) ne produit pas d'étincelle . |
# |
Attention en cas d'allumage double si une bougie est débranchée
l'autre ne marche pas |
# |
Ne jamais faire de soudure électrique sans débrancher
complètement tout l'allumage |
# |
L'électronique est sensible au inversion de polarité aussi
toujours bien contrôler le sens de montage de la batterie. |
# |
Faites attention en installant le rotor de ne pas abîmer les masses
magnétiques de même évitez tout coups porte sur le rotor |
# |
N'utilisez aucun antiparasite d'une
résistance de plus de 5 Kohms. |
|
