XT 250

IMPORTANT:	Lisez absolument toute la notice avant de commencer le démontage.
	Au cas ou vous n'auriez pas les connaissances mécaniques nécessaire : Laissez faire un professionnel ,vous y gagnerez en temps et en argent et éviterez ainsi de détruire le kit ou, et même ,la moto.
	Si vous avez un accès internet alors regardez la documentation en ligne, la vous pourrez voir les photos agrandies et obtenir plus de renseignements
	Lors du déballage des pièces contrôlez que vous avez bien tout reçu et que le système correspond à votre machine de même si vous n'avez pas commandé l'extracteur ,réparez cette erreur tout de suite ,il est indispensable, et est utilisable sur tout nos systèmes .
	Nous prenons le plus grand soin à emballer nos produits, spécialement le rotor qui en aucun cas ne doit recevoir de coups qui risqueraient alors de décoller les aimants, lors du déballage contrôlez que les aimants ne soient pas décollés en essayant de les faire bouger avec le doigt ,au cas ou appelez nous .
	D’un point de vue technique le système peu très bien fonctionner sans batterie. Au cas ou vous avez des clignotants alors vous devrez monter un condensateur (20.000mF/16 V) à la place de la batterie . N'oubliez pas que vous aurez désormais du 12 volts et n'oubliez pas de changer les ampoules, le klaxon lui peu rester.

Pour enlever le nouveau rotor vous utiliserez l'extracteur non fourni dans le kit M27x1,25 (référence 99 99 799 00). 10 €

Attention: en cas d'utilisation d'un autre moyen vous détruirez les aimants et la garantie ne jouera pas!

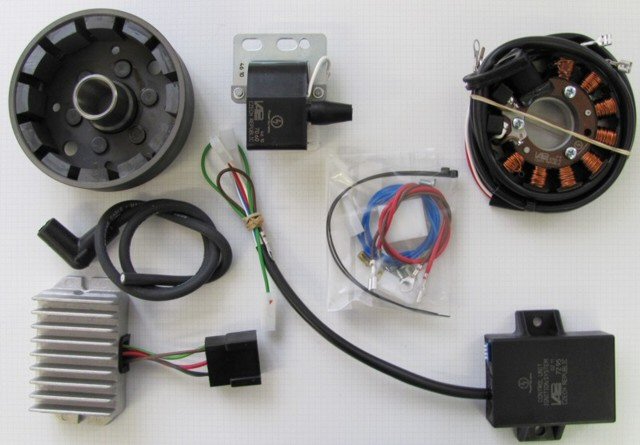

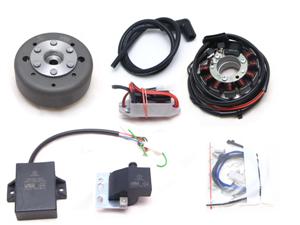

Vous devez avoir reçu ces pièces

si vous n'avez pas besoin de clignotants ni de batterie ,nous pouvons vous fournir un régulateur AC plus petit

Contrôlez d abord que votre YAMAHA est bien stable et que vous avez un accès facile a l’alternateur
Enlevez la batterie de la moto. Maintenant c’est a vous de décider si vous gardez une batterie ou non .D’un point de vue technique le système peu très bien fonctionner sans batterie. Au cas ou vous avez des clignotants alors vous devrez monter un condensateur (20.000mF/16 V) à la place de la batterie . N'oubliez pas que vous aurez désormais du 12 volts et n'oubliez pas de changer les ampoules, le klaxon lui peu rester.

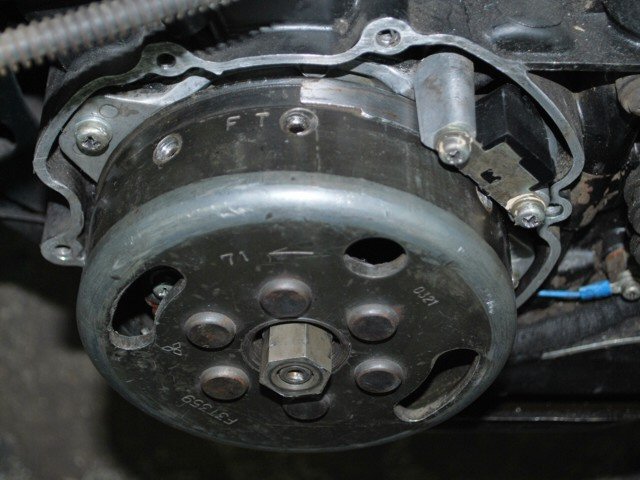

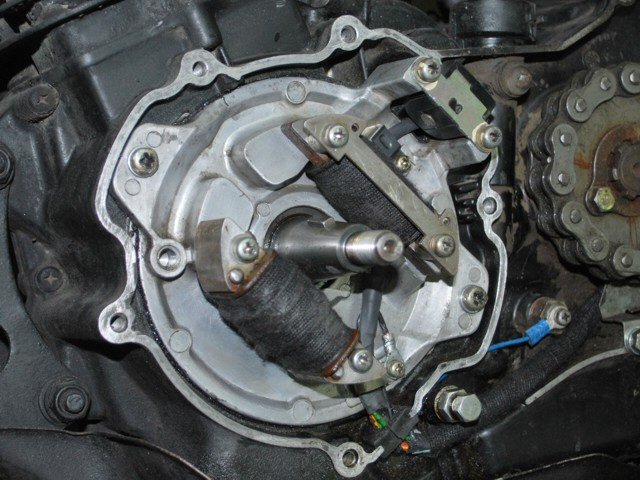

Retirer le rotor et la bobine.

enlevez aussi le stator le capteur et son faisceau

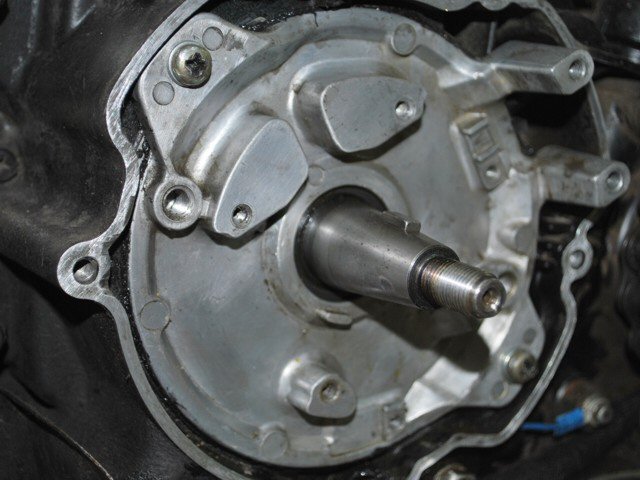

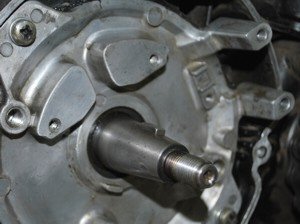

Enlevez la clavette sur le cône du vilebrequin avec une pince. Elle n'est plus nécessaire! N'oubliez pas de le faire, autrement vous ne pourriez pas adapter le nouveau rotor correctement. Pas de crainte, la clavette n’a pas pour but de tenir le rotor sur le vilebrequin. Elle ne sert uniquement qu’a simplifie le montage et n’est plus nécessaire dans le nouveau système

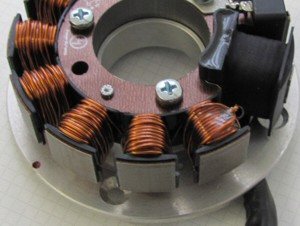

Regardez maintenant la plaque support du stator en bas ) gauche vous trouvez un point rouge C’est votre point de calage de l’allumage, comme après le montage du rotor il ne sera plus visible ,prolongez ce repère sur le bloc moteur

Regardez le nouveau rotor. Vous y verrez un repère sur le pourtour extérieur c'est le point de calage pour l’allumage.
Il est utile de souligner la marque avec un feutre de couleur de manière à mieux la voir au moment du réglage

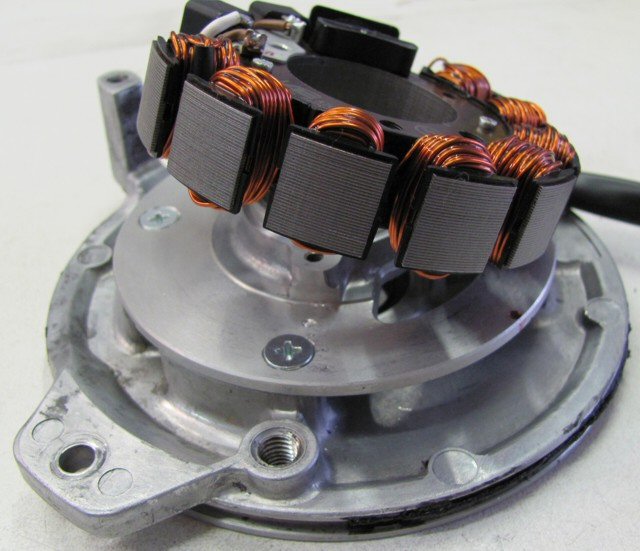

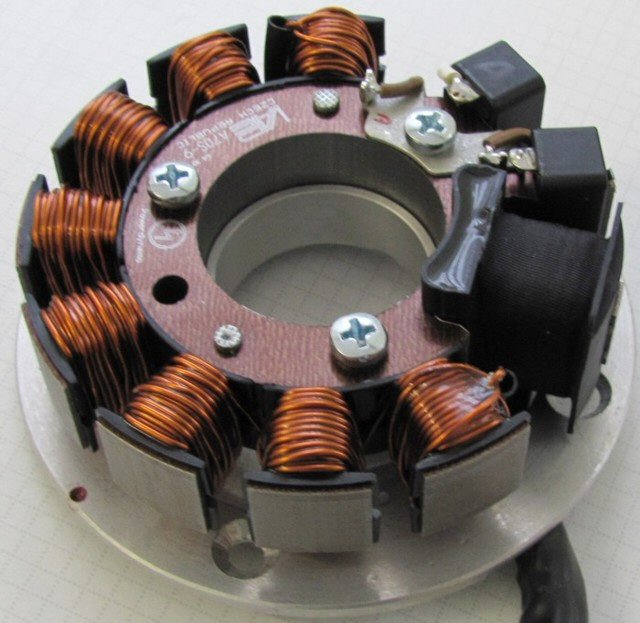

Le rotor a une flèche vers la droite, cependant le système est fait pour la rotation vers la gauche et le rotor est OK Installez maintenant le nouveau stator a la place de l’ancien en laissant une possibilité de réglage de celui ci d’un cote ou de l’autre (en mettant les vis au milieu des lumières

attention lors de l'installation de bien faire attention à ce que les aimants n'aient pas attires d'objet métalliques qui viendrait détruire les bobines ;

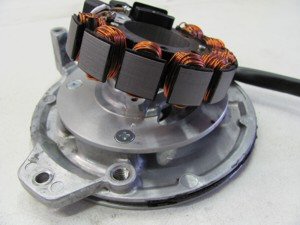

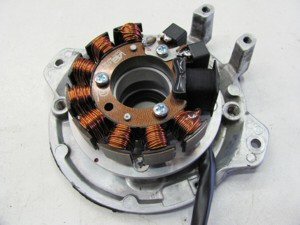

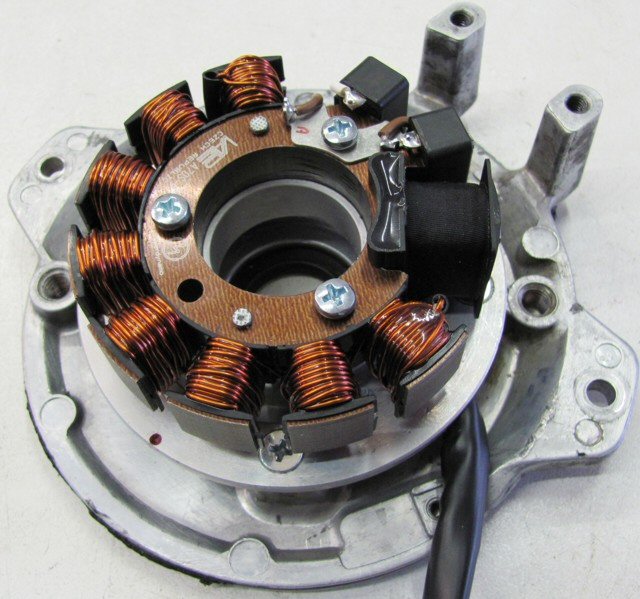

Enlevez les trois vis de maintien du bobinage et écartez le de manière à avoir accès au vis de fixation de la nouvelle platine sur votre moteur (attention nous avons démontée la platine d'origine du moteur pour les besoins de la documentation ,vous n'avez pas besoin de l'enlever du moteur) Fixez la nouvelle platine à l'aide des 4 vis fournies M5;

Reposez maintenant les bobinages à leur place en faisant très attention de ne pas pincer le faisceau .Si vous avez l'impression d'une certaine mollesse lorsque vous serrez le stator alors presque à coup sur le faisceau est coincé dessous, lorsque vous mettez les bobinages en place ,ils doivent rentrer ans leur emplacement jusqu'au bout ,sans forcer. Prenez votre temps !

Introduisez maintenant le rotor sur le vilebrequin et ,contrôlez qu'il ne touche nulle part

ATTENTION : Il peu arriver que lorsque les vilebrequin ont été rectifiés le rotor aille trop loin et vienne toucher le bobinage (bobine noire) ,dans ce cas ne montez pas le rotor et appelez nous en cas de non observation de cette consigne et de destruction du stator ,la garantie ne jouerait pas.

Enlevez la bougie et amenez le moteur au POINT MORT HAUT

Le moteur au point mort haut enlevez doucement le rotor (sans changer la position du vilebrequin) et replacez le de manière a avoir les repères en coïncidence l’un de l’autre

Serrer le Rotor consciencieusement .Controller, pendant tout ce temps que le vilebrequin ne bouge pas sinon, le calage ne serait plus bon.Réinstallez la bougie dans la culasse La modification du point d’avance se fait en déplaçant le support d’un cote ou de l’autre dans les lumières

§ un déplacement sens des Aiguilles d’une montre donne de l’ avance

un déplacement sens inverse donne du retard.

Le réglage de l’avance se fait automatiquement la seule chose importante pour vous est ce réglage de base. Enlevez la bougie, et amenez le piston au point mort haut ( la plus haute position que le piston peu atteindre). Installez alors le rotor sans le serrer de manière a pouvoir vous en servir pour tourner le moteur au lieu d'utiliser le Kick.

Pour faciliter le passage du câble par des ouvertures étroites la prise de courant du câble conduisant à la nouvelle bobine d'allumage du nouveau générateur n'est pas monte sur les cosses à l'extrémité du câble. Maintenant vous pouvez les monter. Les cosses entrent dans la prise.
vérifiez la position correcte des câbles (couleur) dans la prise !
strictement blanc sur blanc et rouge sur rouge

La nouvelle Bobine est montée a la place de l’ancienne
Il vous reste a installer le nouveau régulateur et le module d’avance électronique sur la machine
La photo montre un autre modèle

Remarquez le bloc d’interrupteur bleu sur le module d’allumage Ceux ci sont préréglés d’origine par nous , contrôlez après l’installation la position des interrupteurs :

9° au démarrage puis linéaire jusque 32° à 4000 tr/mn, puis 38° à 5000 tr/mn

9° au démarrage puis linéaire jusque 38° à 3000 tr/mn

*	.Reliez maintenant les câbles sortant de l'alternateur au module d’avance électronique, en insérant d'abord la prise en plastique puis en poussant les câbles à l'intérieur jusqu'à sentir un déclic, ne vous trompez pas le BLANC va sur le BLANC et le ROUGE va sur le ROUGE une fois montée les câbles sont indémontables . Le câble marron avec cosse ronde, plate est reliée à la masse de la bobine, sans cette connexion le système ne fonctionne pas. schéma 91ik12 pour régulateur DC , 91 ik ac pour régulateur AC, et régulateur 102 si vous avez l'option type 102
	les deux câbles noir venant du nouvel alternateur	Si Régulateur DC les deux câbles noir venant du nouvel alternateur viennent sur les bornes 1et 4 du nouveau régulateur dans n'importe quel sens car c'est du courant alternatif.
*	Le fils marron avec cosse ronde	... vient sur la borne 3 du régulateur et sur la masse de la moto ,sans cette liaison le système ne fonctionne pas .Ne vous contentez pas de reliez ces fils au cadre de la moto mais, bien directement aussi sur la partie métallique de la bobine
*	Puis vient la Masse	... du support du nouveau régulateur elle est reliée à la masse du cadre autrement l'éclairage ne fonctionne pas. Vous pouvez même visser ensemble le régulateur et la bobine sur le cadre, par exemple en dessous du réservoir.
*	Le fil rouge avec cosse ronde	....vient se brancher sur la borne 5 et sur le plus de la batterie ou si vous fonctionnez sans batterie sur les câbles d'alimentation du phare ,du feu arrière et du feu stop.
*	Le fil gris ou vert du module de commande	... est relié à la borne unique sur la bobine
*		Si Régulateur AC Les deux câbles noirs sortant du générateur.... viennent sur les bornes extérieures du régulateur, dans n'importe quel position (courant alternatif). En série dans un de ces deux câbles (n'importe lequel) un fusible de 6A est à installer.
*	Sur la borne du milieu du régulateur ...	Sur la borne du milieu du régulateur viens se brancher l'alimentation d'origine du faisceau .
^*	Puis viens la masse ... .	... à brancher du support du régulateur au répartiteur de masse sinon ,pas d'éclairage .
*		avec régulateur 102: les deux fils noirs reliés aux deux fils noirs du générateur le fil rouge est l'alimentation 12 volts continu du faisceau de la moto le marron à la masse
^*	Le fil bleu/blanc du module de commande	... . est le fil d'arrêt moteur, mis à la masse l'allumage est coupe. Il est à relié au bouton poussoir d'arrêt moteur ou au fil qui coupait le moteur à l'origine. Pour un premier test il est recommande de ne pas le brancher afin d'éviter une erreur de câblage, prévoyez de passer une vitesse pour couper le moteur
*	Le câble haute tension	..est vissé dans la bobine puis installez le capuchon en caoutchouc par dessus. N'utilisez que le câble fourni ,n'allez pas utilisez d'anciens câbles ou des "super câbles fortes puissance". Profitez en pour changer la bougie et l' antiparasite (0 à 2 Kohm max
*	Enfin avant de démarrer tout contrôler calmement et posément en s'aidant du schéma électrique- Si le système ne fonctionne pas, tout d'abord débrancher le fil bleu de la bobine, c'est généralement la que se situe le problème ,attention si le moteur démarre vous ne pourrez plus l'arrêter au bouton aussi prévoyez de passer une vitesse ou autre pour l'arrêter. N´utilisez jamais de bougies avec une résistance d´antiparasitage supérieure. NGK (par exemple) propose dans ce cas, des bougies d´allumage codées "R" (R pour Resistor),ne pas utiliser ces bougies
