Système 76 92 799 102 OSSA YANKEE |
Version
17.11.2010 |
|
|
IMPORTANT: |
Lisez absolument toute la documentation avant de vous
lancer dans l'installation ou d'effectuer des modifications. |
Au cas ou vous n'ayez pas les connaissances
suffisantes faites appel à un professionnel ,vous y gagnerez en temps et
en argent et ne risquerez pas de détruire le système voir même la moto. |
|
Pour enlever le nouveau rotor vous utiliserez l'extracteur (non fourni) M27x1,25 (Teil 99 99 799 00).
Attention: en cas d'utilisation d'un
autre moyen vous détruirez les aimants et la garantie ne jouera pas!
|
|

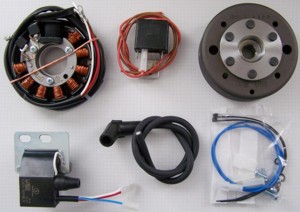

Vous avez reçu toutes

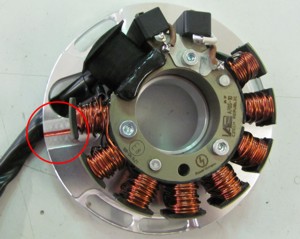

ces pièces vous pouvez remarquer
que le bobinage n'est pas serre sur sa platine ,de manière à ce que en
l'écartant l'accès au vis de fixation de la platine soit possible |
Installez vous confortablement et si possible avec la moto
sur une plateforme de manière a avoir un accès facile au volant magnétique. |
|

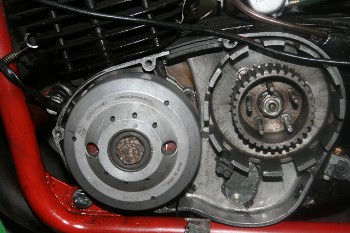

Desserrez et enlevez tout les fils qui
arrivent à la bobine et au volant magnétique.

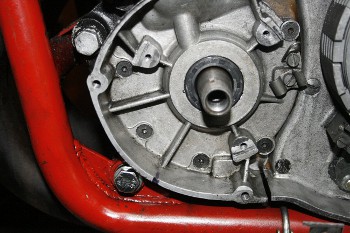

Enlevez le stator et le rotor
Enlevez aussi la clavette sur le cône de la queue de vilebrequin ,elle ne
vous serviras plus à rien et si vous la laissez vous ne pourrez pas monter
le nouveau rotor.
|
|
|
|
|
|

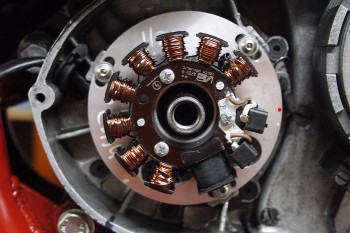

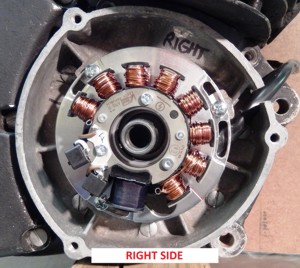

Installez et serrez le nouveau stator avec les
trois vis
M5 fournies. Attention
en faisant cela de ne pas abîmer le vernis d'isolation du bobinage.
Attention de ne pas pincer le
faisceau !
Comme le repère d'allumage n'est plus
visible une fois le rotor mis en place ,prolongez le repère sur le bloc
moteur |
|
Réglage de l'avance De manière à avoir une plus grande possibilité de
réglage de l'avance la clavette est supprimée, elle ne servait qu'à
simplifier le réglage et en aucun cas à tenir le rotor . |
|
Regardez le nouveau rotor ,sur son pourtour se trouve une marque ,c'est le
repère d'allumage ,il peu être judicieux de souligner celle ci avec un
feutre blanc de manière a bien la voir lors du réglage de l'avance |
|
Enlevez la bougie et amenez le piston au point d'allumage ,voyez la
revue technique (sinon essayez 2 mm
avant le point mort haut). Pour tourner le
moteur vous pouvez utiliser le rotor ,sans l'enfoncer a fond ou tout au
moins sans le bloquer, profitez en pour contrôler que le rotor ne touche
nul part.
Tout en faisant attention de ne pas bouger le moteur qui se trouve au
point d'allumage enlevez le rotor et repositionnez le de manière à ce
que les repères soient en coïncidence , comme sur la photo. |
|

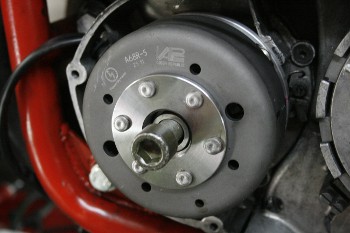

Resserrez le rotor avec l'écrou fourni et son entretoise
ATTENTION : Il peu arriver que
lorsque les vilebrequin ont été rectifiés le rotor aille
trop loin et vienne toucher le bobinage (bobine noire) ,dans ce cas
ne montez pas le rotor et appelez nous
en cas de non observation de cette consigne et de destruction du
stator ,la garantie ne jouerait pas. |
Installez maintenant la bobine et le régulateur à un endroit
adéquat,( la ou était l'ancienne peu etre) sans oublier avant de les serrer , d'intercaler sous une des vis
le fil de masse ,faites passer le nouveau faisceau le long du cadre en le
fixant avec les colliers fournies et en le faisant arriver à la
bobine et au régulateur. Faites attention qu'il ne
puisse pas en frottant se détériorer. |
|
|
|
La prise n'est pas monte en bout des câbles de manière à faciliter leur
passage .Lorsque ceux ci sont installés il vous faut alors les
encliqueter dans la prise ,ne vous trompez pas, prenez votre temps :le rouge
va sur le rouge et le blanc sur le blanc. Une fois encliqueté les prises
sont indémontables
| rouge sur rouge , |
| blanc sur jaune
|
| marron sur marron |
|
schéma 73-2ik102 |
* |
Reliez maintenant les câbles sortant de l'alternateur
à la bobine, en insérant d'abord la prise en plastique puis en
poussant les câbles à l'intérieur jusqu'à sentir un déclic, ne vous
trompez pas le BLANC va sur le JAUNE ,le ROUGE va sur le ROUGE et le
MARRON sur le MARRON une fois montée les câbles sont indémontables
. |
|
Puis viens la masse ... . |
... à brancher du support du régulateur au
répartiteur de masse sinon ,pas d'éclairage . |
|
Les nouveaux régulateurs
Type 102 ref :73 00 799 50
remplace la combinaison des anciens régulateurs
95 22 699 06 avec
le condensateur
70 22 000 00
il permet le fonctionnement d'une centrale clignotante et de tout
équipement nécessitant un courant continu, sans avoir de batterie 10
€ si acheté en même temps qu'un kit ,70€ en cas d'achat séparé |
|
|
avec régulateur 102:
les deux fils noirs reliés aux deux fils noirs du générateur
le fil rouge est l'alimentation 12 volts continu du faisceau de la
moto
le marron à la masse |
|
Le fil bleu/blanc de la bobine
|
... . est le fil d'arrêt moteur, mis à la masse
l'allumage est coupe. Il est à relié au bouton poussoir d'arrêt moteur
ou au fil qui coupait le moteur à l'origine. Pour un premier test
il est recommande de ne pas le brancher afin d'éviter une erreur de
câblage, prévoyez de passer une vitesse pour couper le moteur |
* |
Enfin avant de monter la batterie ou de démarrer tout
contrôler calmement et posément en s'aidant du schéma électrique- Si
le système ne fonctionne pas ,tout d'abord débrancher le fil bleu de la
bobine, c'est généralement la que se situe le problème ,attention si le
moteur démarre vous ne pourrez plus l'arrêter au bouton aussi prévoyez
de passer une vitesse ou autre pour l'arrêter. |
IMPORTANT
|
Les systèmes d'allumage génèrent de la haute tension .Avec nos
bobines une tension de 40.000 volts est atteinte. C'est pourquoi en
cas de conditions défavorables cela peu provoquer non seulement des
brûlures électriques mais aussi des problèmes cardiaques, c'est
pourquoi il est toujours recommande d'être suffisamment éloigne de
l'électrode et des câbles hautes tensions et en cas d'essai de toujours
veiller a ce que la bougies soit bien relie a la masse de manière a
évacuer le courant |
# |
Apres le montage bien s'assurer que les vis de maintien du stator et
du capteur sont bien serres! |
# |
Avant d'incriminer l'allumage:. penser a contrôler tout le
reste, toutes nos pièces sont contrôlé avant l'envoi. N'essayez en aucun
cas de mesurer une quelconque tension sur la bobine vous ne feriez que
détruire ou bien l'appareil ou bien l'allumage. Prenez particulièrement
attention a réaliser une bonne masse |
# |
Ne pensez surtout pas que l'étincelle est faible ,plus l'allumage et
les bougies sont bonnes plus l'étincelle est fine et bien bleue. Les
allumages classiques ne donnent avec 10 000 volt que très peu d'énergie et
une étincelle jaune et épaisse , l'allumage électronique avec 40 000 volts
donne une étincelle fine et dense . |
# |
Le rotor doit atteindre une certaine vitesse avant de
produire une étincelle ,c'est pourquoi une rotation lente (action du kick
a la main) ne produit pas d'étincelle . |
# |
Attention en cas d'allumage double si une bougie est débranchée
l'autre ne marche pas |
# |
Ne jamais faire de soudure électrique sans débrancher
complètement tout l'allumage |
# |
L'électronique est sensible au inversion de polarité aussi
toujours bien contrôler le sens de montage de la batterie. |
# |
Faites attention en installant le rotor de ne pas abîmer les masses
magnétiques de même évitez tout coups porte sur le rotor |
# |
N'utilisez aucun antiparasite d'une
résistance de plus de 5 Kohms. |
|
