Systèmes pour Husqvarna
(cliquez sur la référence pour l'accès à la doc) |
| Malheureusement
Husqvarna a décider de designer ses moto uniquement par leurs
cylindrée .Le résultat en est que plusieurs Husqvarna s'appelle 125
,mais sont complètement différentes tant au point de vue de l'aspect
que des systèmes d'allumages. Nous avons fait notre possible pour
essayer de référencer celle ci par année, par cylindrée et par
système d'allumage (constructeur et diamètre de platine). Malgré
cela des incertitudes restent encore ,aussi prenez impérativement
contact avec nous avant toute commande, afin de déterminer la
référence de l'allumage adapté à votre machine ! . si possible lors de la
commande ,indiquer le n° du moteur
IMPORTANT :
ne chercher pas l'allumage en fonction de la machine mais en
fonction du sens de rotation (allumage à droite ou à gauche de la
moto), du diamètre de la platine (vissée contre le moteur) support
des bobinages et du diametre du filetage de l'ecrou de serrage du
rotor (volant magnetique) et la marque de l'allumage (toujours indiquée sur
le rotor):MOTOPLAT,SEM ,KOKUSAN |
|
Type |
Année |
|
Système |
|
Gros vilebrequin environ 20 mm de
diamètre |
Silver Pilen (arrow) |
1955 - 1965 |
7153 799DC12V/100W
DC
rotor 2 kg disponible |
| Cross Country CR 360 -400 vitesses,
vilebrequin 20 mm
FEMSA 115 mm |
1967 - 1971 |
| 7318 79DC
12V/70W rotor 1.1 kg |
|
WR 250/360
allumage
FEMSA ou MOTOPLAT 110 mm
Vilebrequin de 19 à 25 mm
sur 44 mm de long |
1969-1977 |
| 7137 799DC 12V/70W rotor 1.1 kg
 |
WR (CR)250/360/390
gros vilebrequin Motoplat platine:(110mm)
rotor lourd
Vilo env 18 mm |
1977 - 1981 |
| |
| 7152 799DC 102
rotor 1.1 kg reg 102 |
| 4 Temps
SEM (110mm),ou
inverse
gros vilebrequin 20 mm ,rotor lourd TE 350-410- 510-610 |
1984 - 1994 |
7129 599
allumage seul rotor 1.1 kg
7129 999DC
12V/100W rotor 1.1 kg |
| husqvarna 240 moteur cagiva |
1989 |
7346 79900 12V/100W |
|
|
vilebrequin petit : environ 13
ou 14 mm de diamètre |
125 -400 -430

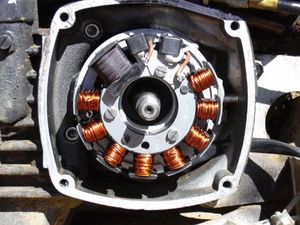

Motoplat ou Sem (90mm), petit vilebrequin Vilo
env 13 ou
14 mm (voir ?

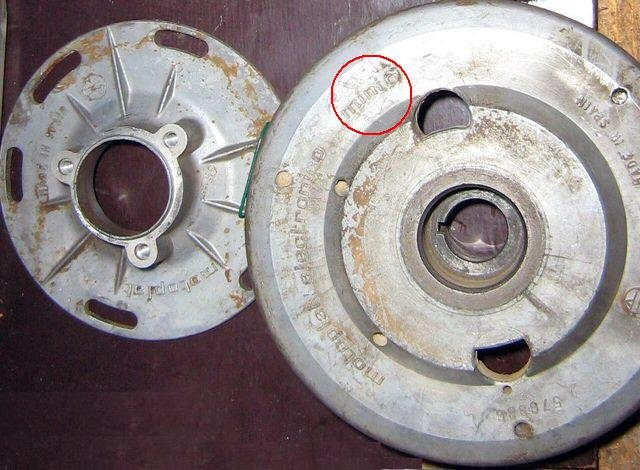

mini6:0616020
rotorsem
rotormotoplat
images\7125vilo.jpg |
1971 - 1983 |
7125 599 allumage seul rotor 0.7 kg |
| 7125 799DC 12V/100W
DC
rotor 0.7 kg |
| 7902 799DC rotor 1.1 kg 12 volts 150w |
| CR 250 Allumage femsa 115 mm |
1965-1973 |
7396
799DC |
|
125-400 petit vilebrequin x=13 mm motoplat +
adaptateur 110 mm
rotor moteur
type 2042 |
1978 - 1980 ? |
7285 599 allumage
seul rotor 0.7 kg |
| 7285 799DC 12V/100W
DC
rotor 0.7 kg |
125-500
SEM (130mm) vilo env 13mm
ou MOTOPLAT MINI6
voir precisement le diametre
130
mm |
1981 - 1990 ? |
7008 599
Allumage seul rotor 0.7 kg |
 |
7008 799DC 12V/70W
DC rotor 0.7 kg |
| |
|
|
vilebrequin moyen environ 15-16 mm de
diamètre |
| WR
125-360 wrk
x=15 WR 12 (DC)
Motoplat Platine
90 mm 4 mini
rotor de
18 mm à 15 mm A70R33 |
1989-1994 |
7093 599 allumage seul rotor 0.7 kg |
| 7093 799DC r 12v 100w rotor 0.7 kg |
| WR 250-360
allumage japonais kokusan Cone
1:7.5 x=15
platine 3 trous de fixation
platine 90 mm
sens des aiguilles d'une montre |
1998-1999
 |
7280 599 allumage
seul rotor 0.7
kg |
| 7280 799DC 12v 100w rotor 0.7
kg |
| WR 250-360
allumage japonais kokusan Cone
1:5 x=15 Platine
80 mm 2 trous de fixation
moteur rotation sens des
aiguilles d'une montre |
1993-2001
 |
7260 599 allumage seul rotor 0.7kg |
| 7260 799DC 12v100w rotor 0.7
kg |
| CR 125
allumage japonais kokusan Platine
80 mm moteur
origine 1992-1997 12-17 mm sens inverse des aiguilles d'une montre |
|
76 14
599 allumage seul rotor 0.7
kg |
| 76 14 799
102
12v100w rotor 0.7
kg |
| CR
125-360 WRE-WR WRE 125/ WRE-SM 125
allumage japonais kokusan Platine
108 mm
moteur
origine
rotor 110 mm
1992-2000 12-17 mm fixation 3 vis sens inverse des aiguilles d'une montre |
|
77 51 799
102 12v100w rotor 1.1
kg |
| husqvarna CR 250 platine 110 mm kokusan
sens aiguilles d'une montre
fixation 2 vis |
|
76 02 799 102 12v100w rotor 0.7
kg |
